Grafana Monitoring Dashboards
信息
通过 Web 控制台访问 Grafana 仪表板时，您将自动登录。
提示
如果通过 Grafana 域 URL 在网页浏览器中访问，您可以使用相同的 Cloud ZCP 账户凭据登录。
示例 URL: https://REALM_NAME-monitoring.REALM_NAME.cloudzcp.net/
更改组织
Grafana 组织通过在 Web 控制台注册的项目单位进行区分。
单击 Grafana 左下角的图标以查看账户信息和相关菜单。
选择“当前组织”菜单以切换组织。

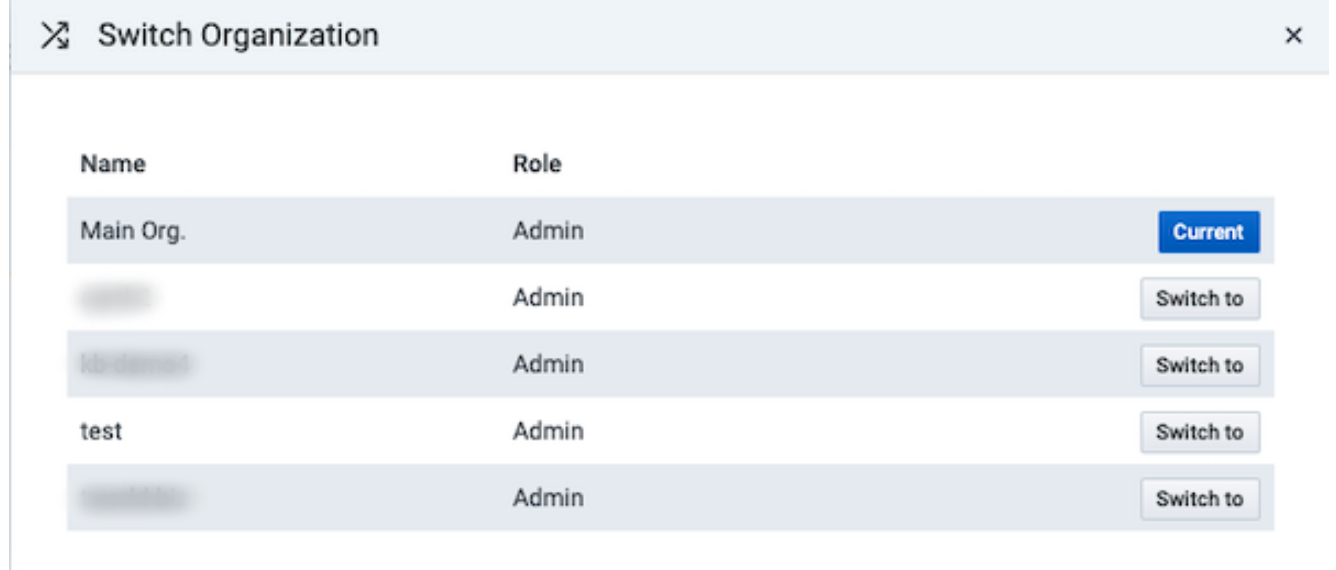

在切换组织弹出窗口中，当前组织标记为 Current。
单击您想要切换到的组织的 Switch to 按钮。
仪表板
您可以通过仪表板监控收集的指标数据。

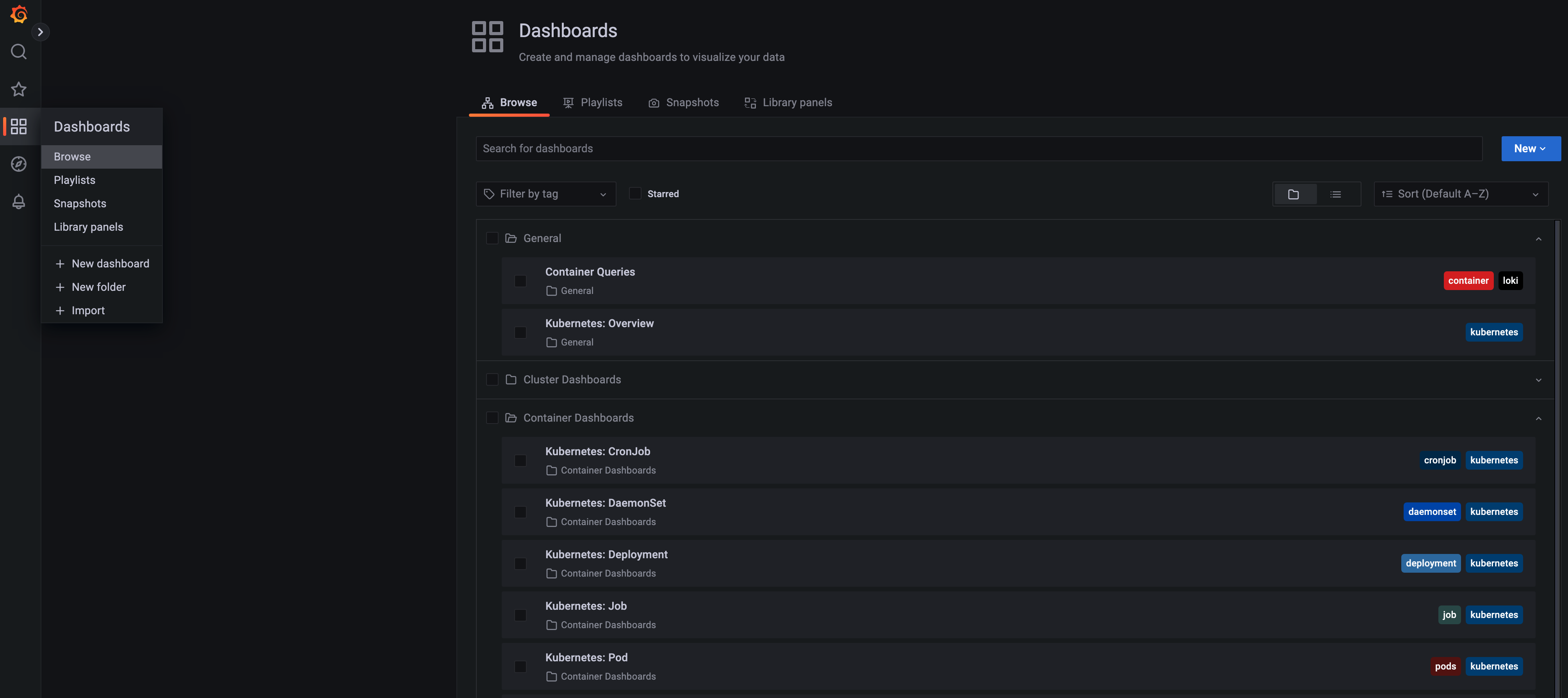

单击左侧的 Dashboard 图标并转到 Browse 选项卡。
可用的仪表板可能会根据权限和组织而有所不同：

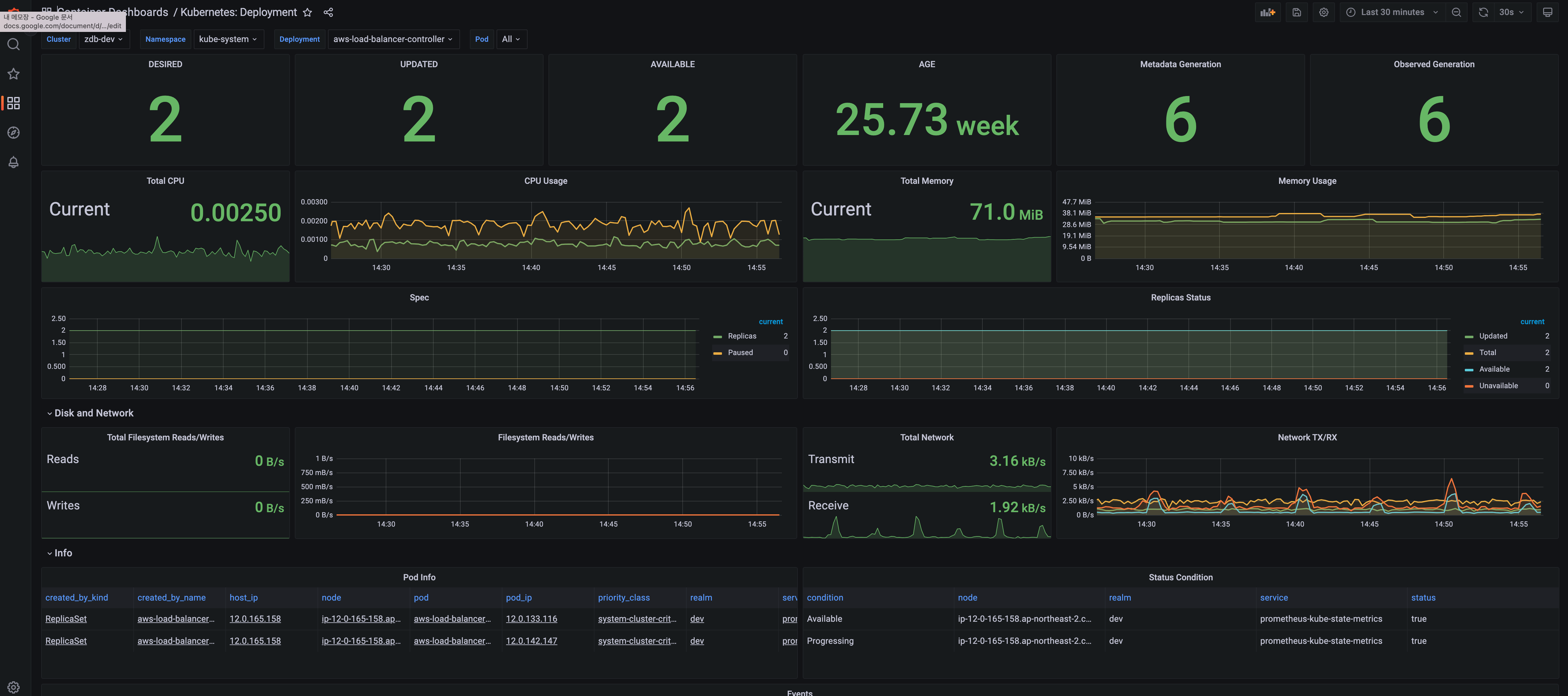

单击一个仪表板，例如 Kubernetes: Deployment 仪表板：
将鼠标悬停在 time range（默认：过去 1 小时）上以查看当前搜索周期。
单击时间字段以打开配置搜索周期的弹出窗口。
您可以选择 Absolute time range 或 Relative time range。

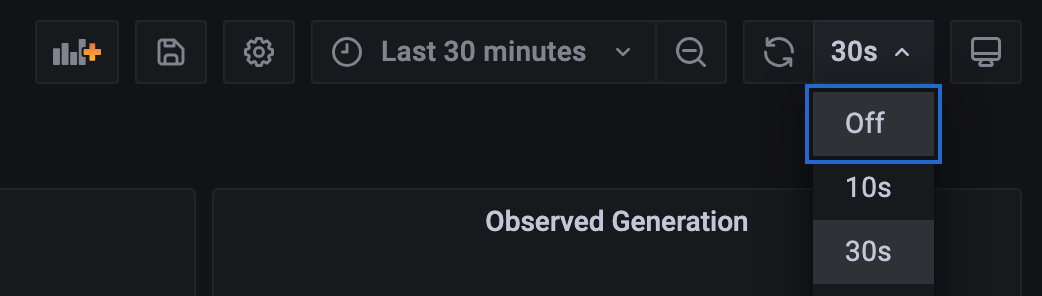

右侧的字段允许您选择 refresh interval。
点击 refresh icon（默认：10秒）可以设置指标刷新的频率。
顶部选项“关闭”禁用自动刷新，而其他选项的范围从5秒到1天。
选择刷新间隔会应用所选设置。
仪表板类型
Cloud Z CP 提供以下默认仪表板：
- Kubernetes: CronJob
- Kubernetes: DaemonSet
- Kubernetes: Deployment
- Kubernetes: Job
- Kubernetes: Pod
- Kubernetes: Pod 概览
- Kubernetes: ReplicaSet
- Kubernetes: StatefulSet
- Kubernetes: 工作负载

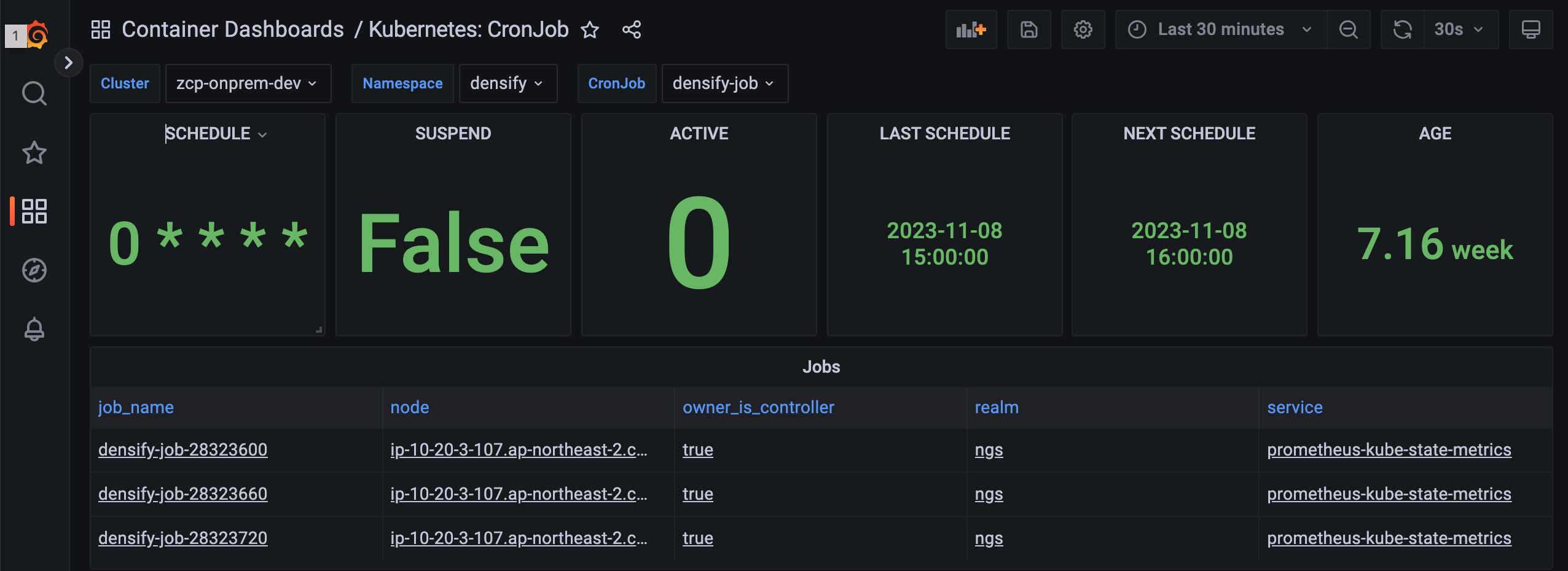

Kubernetes: CronJob
显示 CronJob 信息，例如调度、活动状态和年龄。
| Panel | Description |
|---|---|
| 调度 | 已调度的 CronJobs 数量 |
| 暂停 | 已暂停的 CronJobs 数量 |
| 活动 | 当前活动的 CronJobs 数量 |
| 上次调度 | 上次执行的 CronJob 调度时间 |
| 下次调度 | 下次 CronJob 执行的调度时间 |
| 年龄 | 自最旧的 CronJob 创建以来经过的时间 |
| 作业 | 关于 CronJobs 的信息 |

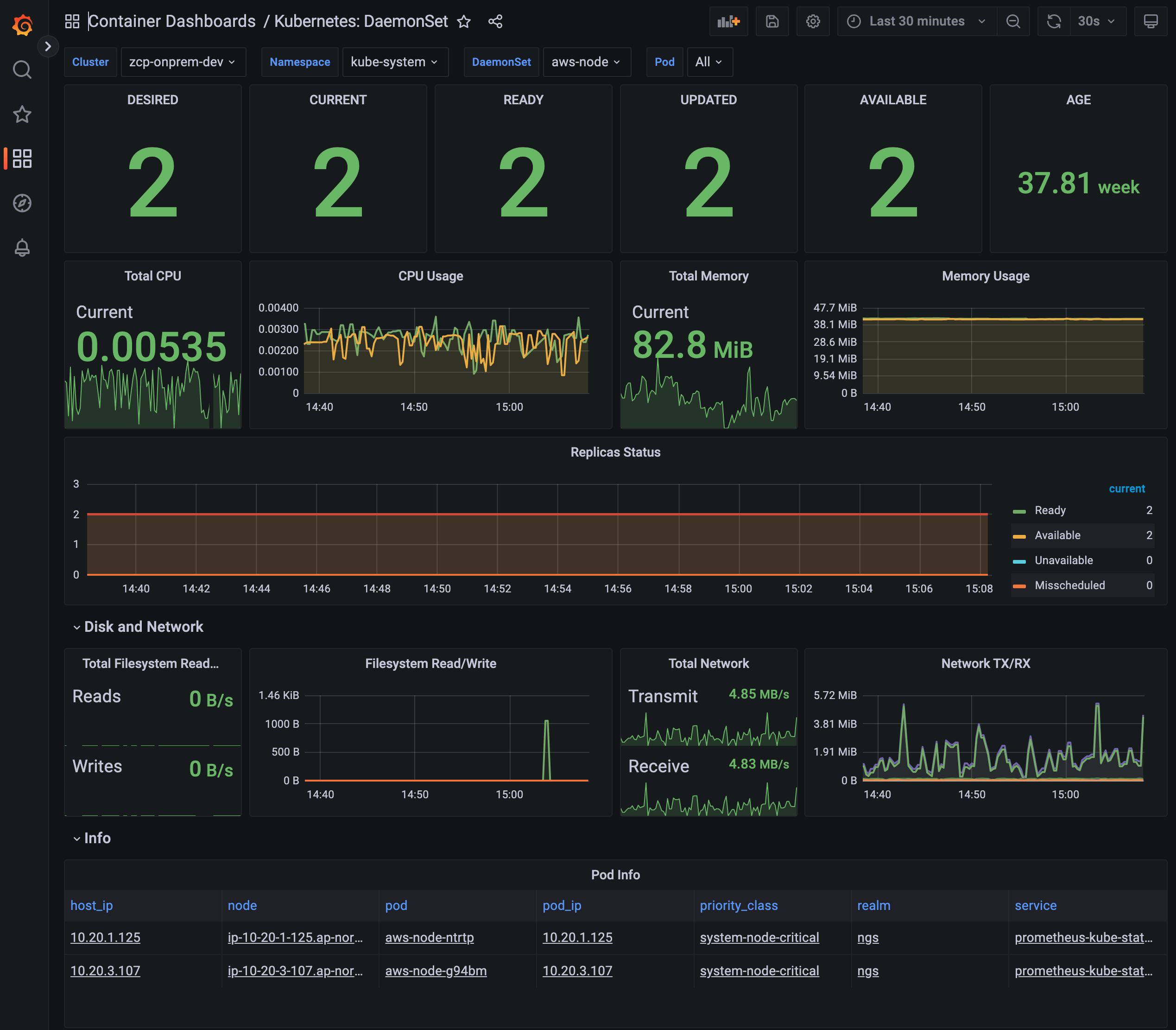

Kubernetes: DaemonSet
这是一个显示 DaemonSets 信息的仪表板（副本、CPU/内存/网络/文件系统等）。
| Panel | Description |
|---|---|
| 所需 | 请求调度的 DaemonSets 数量 |
| 当前 | 当前已调度的 DaemonSets 数量 |
| 准备就绪 | 正在运行且准备就绪的 DaemonSets 数量 |
| 更新 | 已更新的 DaemonSets 数量 |
| 可用 | 当前正在运行并使用的 DaemonSets 数量 |
| 年龄 | 自最旧的 DaemonSet 创建以来的持续时间 |
| 总 CPU | DaemonSet 创建的容器的总 CPU 使用量 (核心) |
| CPU 使用量 | DaemonSet 创建的容器的 CPU 使用量 |
| 总内存 | DaemonSet 创建的容器的总内存使用量 (MiB) |
| 内存使用量 | DaemonSet 创建的容器的内存使用量 |
| 副本状态 | DaemonSet 副本的状态 (就绪 / 可用 / 不可用 / 错误调度 / 已调度) |
| 总网络 | DaemonSet 创建的容器的总网络使用量 (MBps) |
| 总文件系统读/写 | DaemonSet 创建的容器的总文件系统读/写使用量 |
| 文件系统读/写 | DaemonSet 创建的容器的文件系统读/写使用量 |
| 总网络 TX/RX | DaemonSet 创建的容器的总网络 TX/RX 使用量 |
| 网络 TX/RX | DaemonSet 创建的容器的网络 TX/RX 使用量 |
| Pod 信息 | 有关 DaemonSet Pod 的信息。点击项目将导航到 "容器仪表板 / Kubernetes: Pod" |

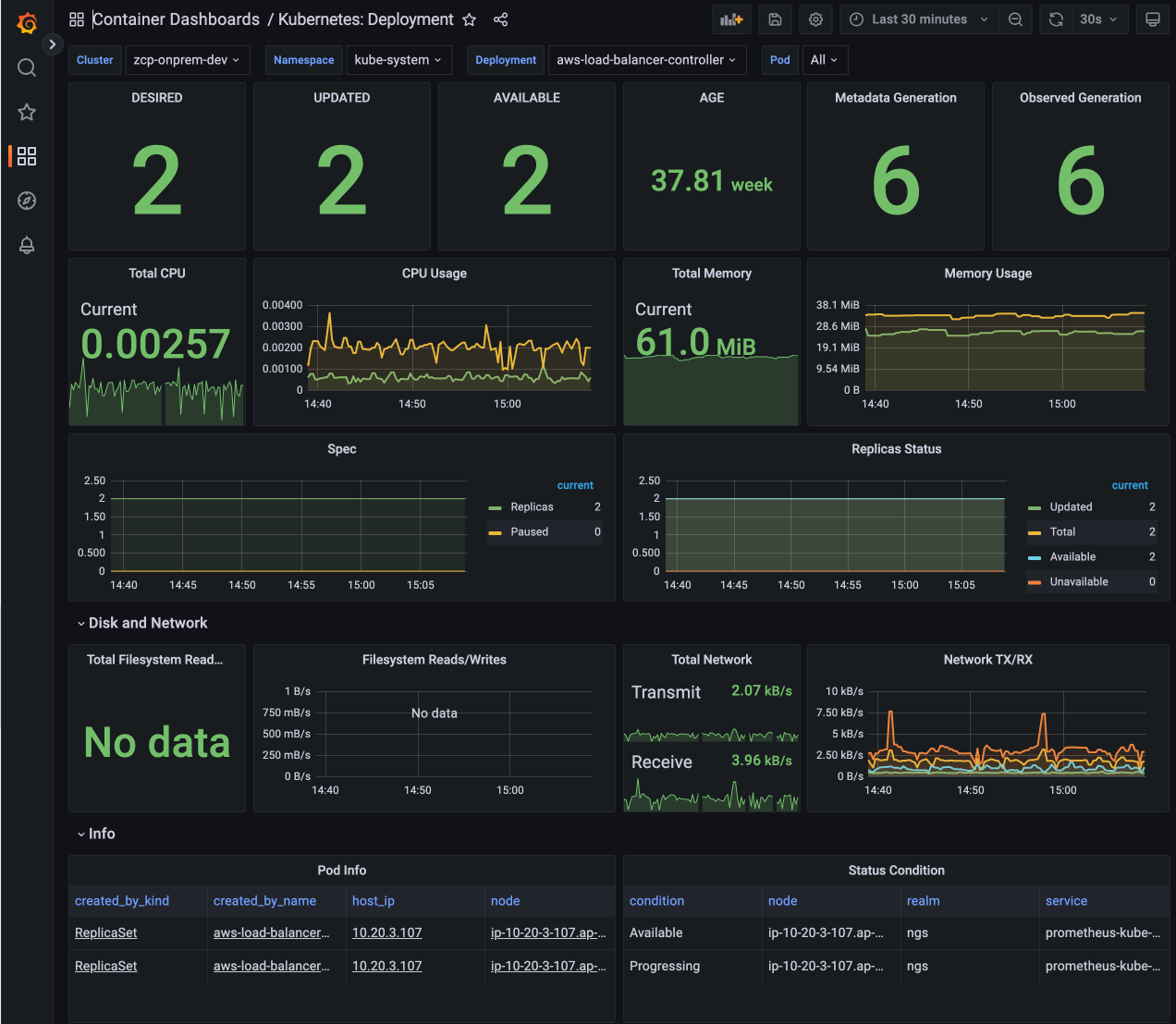

Kubernetes: Deployment
这是一个显示有关部署的信息的仪表板 (副本、CPU/内存/网络/文件系统等)。
| Panel | Description |
|---|---|
| 期望 | 请求调度的部署副本数量 |
| 更新 | 更新的部署副本数量 |
| 可用 | 当前正在运行和使用的部署副本数量 |
| 存活时间 | 自最旧的部署创建以来的持续时间 |
| 元数据生成 | 由元数据创建的部署数量 |
| 观察到的生成 | 由观察创建的部署数量 |
| 总 CPU | 部署创建的容器的总 CPU 使用量 (核心) |
| CPU 使用量 | 部署创建的容器的 CPU 使用量 |
| 总内存 | 部署创建的容器的总内存使用量 (MiB) |
| 内存使用 | 部署创建的容器的内存使用量 |
| 规格 | 部署副本和暂停副本的数量 |
| 副本状态 | 部署副本的状态 (就绪 / 可用 / 不可用 / 错误调度 / 已调度) |
| 总网络 | 部署创建的容器的总网络使用量 (MBps) |
| 总文件系统读/写 | 部署创建的容器的总文件系统读/写使用量 |
| 文件系统读/写 | 部署创建的容器的文件系统读/写使用量 |
| 总网络 TX/RX | 部署创建的容器的总网络 TX/RX 使用量 |
| 网络 TX/RX | 部署创建的容器的网络 TX/RX 使用量 |
| Pod 信息 | 有关部署创建的 Pod 的信息。点击项目将导航到 "容器仪表板 / Kubernetes: Pod" |
| 状态条件 | 部署创建的 Pod 的状态 |
| 事件 | 部署的事件信息 |
| Pod 事件 | 部署 Pod 的事件信息 |

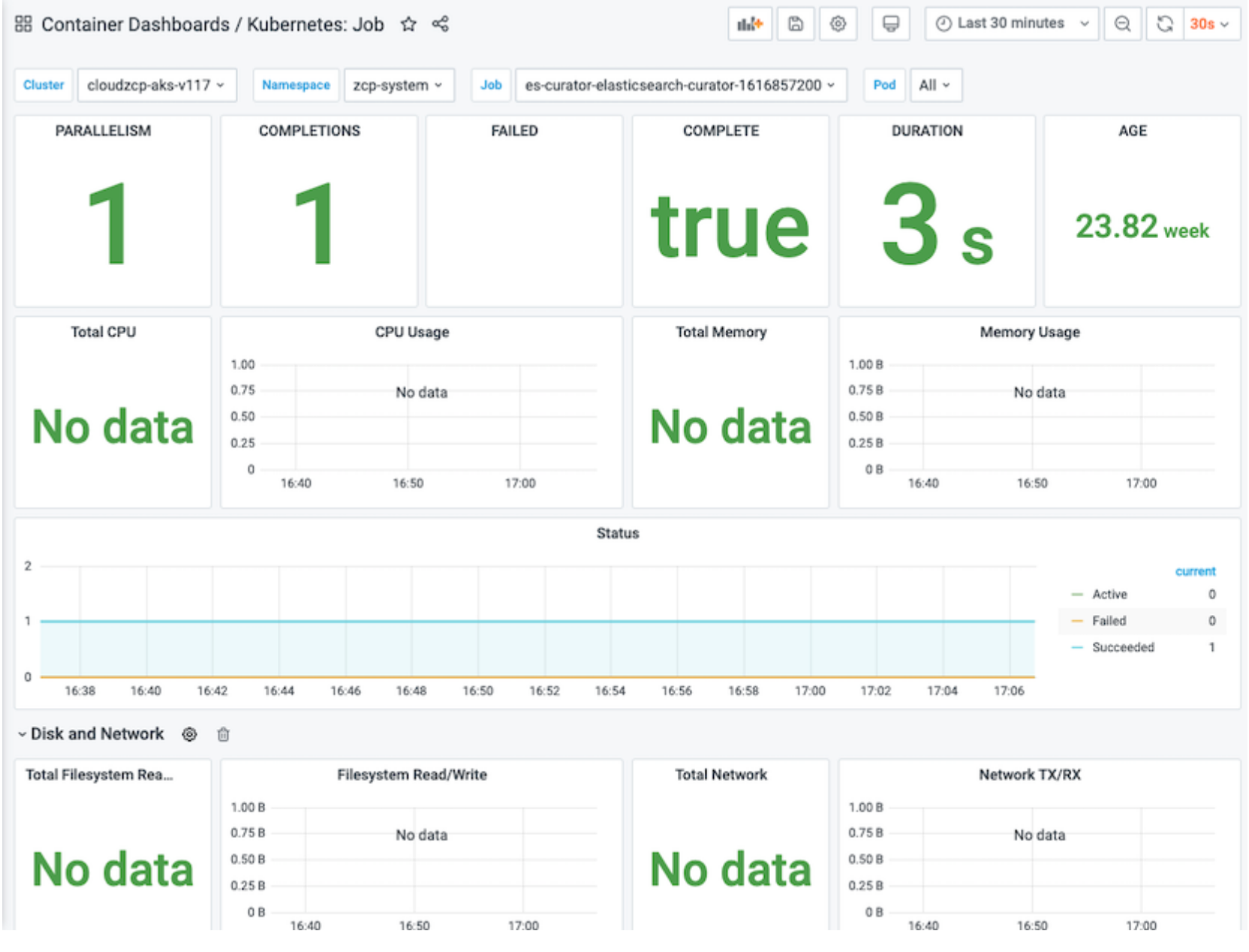

Kubernetes: Job
这是一个显示有关作业 (副本、CPU/内存/网络/文件系统等) 信息的仪表板。
| Panel | Description |
|---|---|
| 并行度 | 处于 "并行度" 状态的作业数量 |
| 完成数 | 处于 "完成" 状态的作业数量 |
| 失败 | 失败的作业数量 |
| 完成 | 已完成的作业数量 |
| 持续时间 | 从作业开始到完成的持续时间 |
| 年龄 | 自最旧作业创建以来的持续时间 |
| 总 CPU | 作业创建的容器的总 CPU 使用量 (核心) |
| CPU 使用 | 作业创建的容器的 CPU 使用量 |
| 总内存 | 作业创建的容器的总内存使用量 (MiB) |
| 内存使用 | 由作业创建的容器的内存使用情况 |
| 状态 | 作业的状态（活动 / 失败 / 成功） |
| 总网络 | 由作业创建的容器的总网络使用情况（MBps） |
| 总文件系统读/写 | 由作业创建的容器的总文件系统读/写使用情况 |
| 文件系统读/写 | 由作业创建的容器的文件系统读/写使用情况 |
| 总网络 TX/RX | 由作业创建的容器的总网络 TX/RX 使用情况 |
| 网络 TX/RX | 由作业创建的容器的网络 TX/RX 使用情况 |
| Pod 信息 | 关于由作业创建的 Pods 的信息。点击项目将导航到 "容器仪表板 / Kubernetes: Pod" |

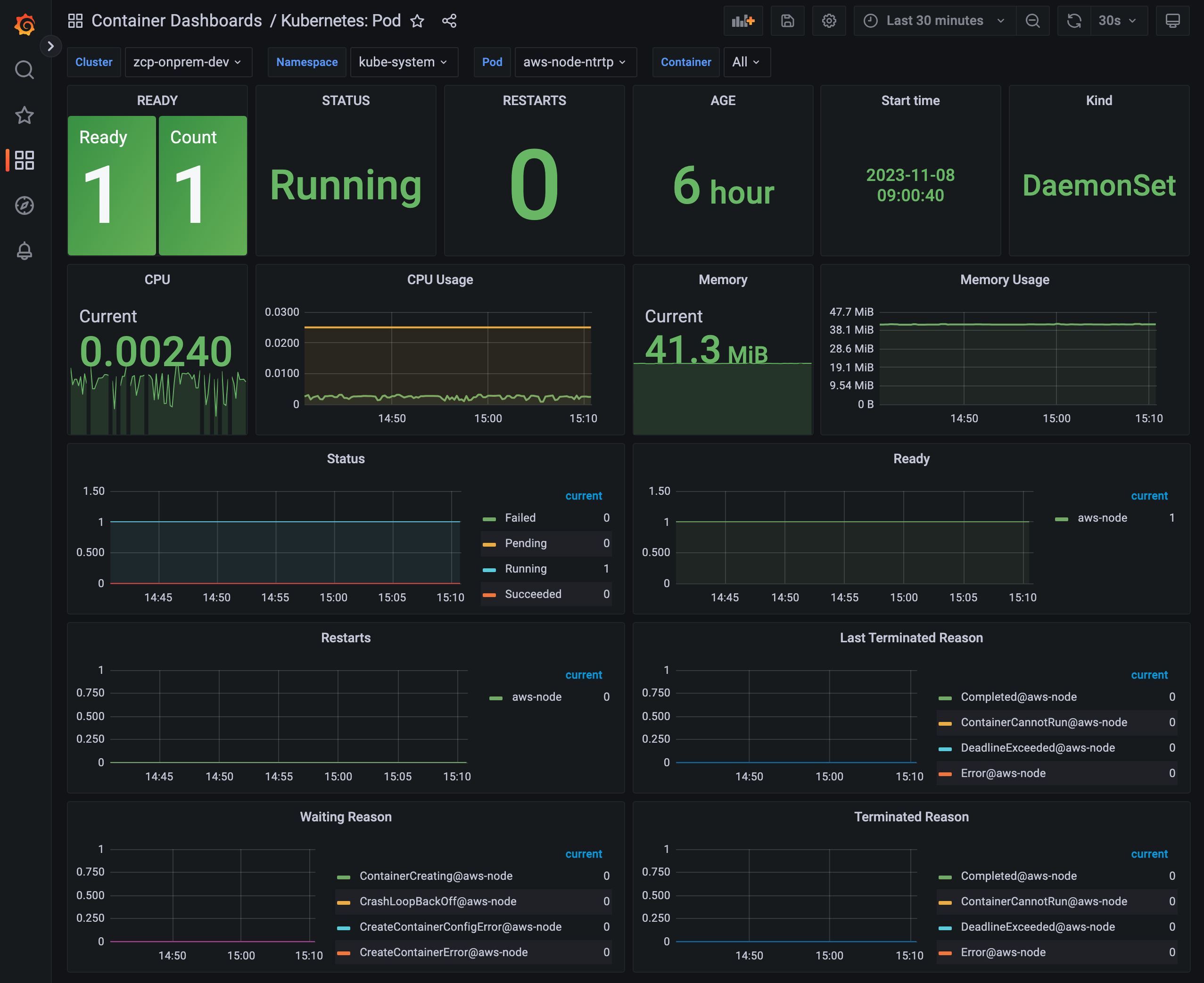

Kubernetes: Pod
这是一个显示关于 Pods（副本、CPU/内存/网络/文件系统等）摘要信息的仪表板。
| Panel | Description |
|---|---|
| READY | 处于准备/正常状态的 Pods 中包含的容器数量 |
| STATUS | Pod 的状态 |
| RESTARTS | 已重启的 Pods 的总数 |
| AGE | 自最旧 Pod 创建以来的持续时间 |
| Start time | 最旧 Pod 的创建日期和时间 |
| Kind | Pod 的类型 |
| Total CPU | 由 Pod 创建的容器的总 CPU 使用情况（核心） |
| CPU Usage | 由 Pod 创建的容器的 CPU 使用情况 |
| Total Memory | 由 Pod 创建的容器的总内存使用情况（MiB） |
| Memory Usage | 由 Pod 创建的容器的内存使用情况 |
| Status | Pod 的状态（失败 / 待处理 / 运行 / 成功） |
| Ready | Pod 中处于准备状态的容器数量 |
| Restarts | Pod 中处于重启状态的容器数量 |
| Last Terminated Reason | Pod 最后一次终止的原因 |
| Waiting Reason | Pod 处于等待状态的原因 |
| 终止原因 | Pod 终止的原因 |
| 总容量 | 附加到 Pod 的持久卷声明 (PVC) 的总容量大小 |
| 卷 | 附加到 Pod 的 PVC 的卷大小 |
| 总网络 TX/RX | Pod 创建的容器的总网络 TX/RX 使用情况 |
| 网络 TX/RX | Pod 创建的容器的网络 TX/RX 使用情况 |
| 总文件系统读/写 | Pod 创建的容器的总文件系统读/写使用情况 |
| 文件系统读/写 | Pod 创建的容器的文件系统读/写使用情况 |
| Pod 信息 | 关于 Pods 的信息 |
| 容器信息 | 关于容器的信息 |

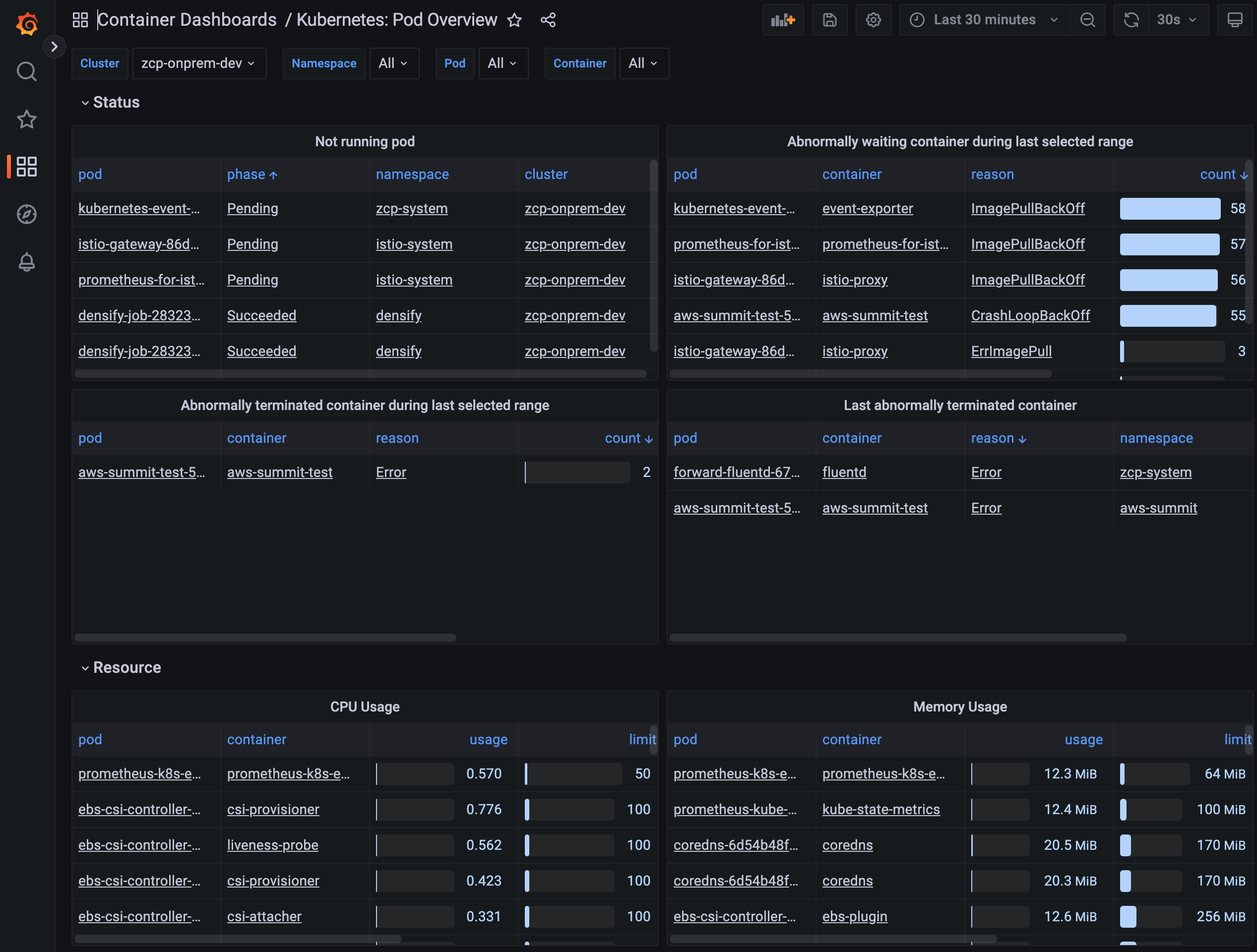

Kubernetes: Pod 概述
这是一个显示关于 Pods 的摘要信息的仪表板 (Pod 状态、重启计数、CPU/内存/网络/卷/文件系统使用情况等)
| Panel | Description |
|---|---|
| 未运行的 Pod | 不在运行的 Pods 的总数 |
| 在上次选择范围内异常等待的容器 | 关于在“等待”状态下异常的容器的信息，包括发生次数和原因。点击项目将导航到“容器仪表板 / Kubernetes: Pod” |
| 在上次选择范围内异常终止的容器 | 关于在“终止”状态下异常的容器的信息，包括发生次数和原因。点击项目将导航到“容器仪表板 / Kubernetes: Pod” |
| 最后一个异常终止的容器 | 关于最后一个处于“终止”状态的容器的信息，包括原因。点击项目将导航到“容器仪表板 / Kubernetes: Pod” |
| CPU 使用率 | Pod 创建的容器的 CPU 使用率。点击项目将导航到“容器仪表板 / Kubernetes: Pod” |
| 内存使用 | Pod 创建的容器的内存使用情况。点击项目可导航到 "容器仪表板 / Kubernetes: Pod" |
| 卷使用 | Pod 创建的容器的 PVC（持久卷声明）使用情况 |
Kubernetes: ReplicaSet
这是一个显示有关 ReplicaSets（副本、CPU/内存/网络/文件系统等）信息的仪表板。
| Panel | Description |
|---|---|
| DESIRED | 请求调度的 ReplicaSets 数量 |
| UPDATED | 更新的 ReplicaSets 数量 |
| AVAILABLE | 当前正在运行和使用的 ReplicaSets 数量 |
| AGE | 自最旧的 ReplicaSet 创建以来的持续时间 |
| Metadata Generation | 由元数据创建的 ReplicaSets 数量 |
| Observed Generation | 由观察创建的 ReplicaSets 数量 |
| Total CPU | 由 ReplicaSet 创建的容器的总 CPU 使用量（核心） |
| CPU Usage | 由 ReplicaSet 创建的容器的 CPU 使用量 |
| Total Memory | 由 ReplicaSet 创建的容器的总内存使用量（MiB） |
| Memory Usage | 由 ReplicaSet 创建的容器的内存使用量 |
| Replicas Status | ReplicaSet 副本的状态（就绪 / 完全标记 / 不可用） |
| Total Network | 由 ReplicaSet 创建的容器的总网络使用量（MBps） |
| Total Filesystem Read/Write | 由 ReplicaSet 创建的容器的总文件系统读/写使用量 |
| Filesystem Read/Write | 由 ReplicaSet 创建的容器的文件系统读/写使用量 |
| Total Network TX/RX | 由 ReplicaSet 创建的容器的总网络 TX/RX 使用量 |
| Network TX/RX | 由 ReplicaSet 创建的容器的网络 TX/RX 使用量 |
| Pod Info | 有关由 ReplicaSet 创建的 Pods 的信息。点击项目可导航到 "容器仪表板 / Kubernetes: Pod" |
| Events | ReplicaSets 的事件信息 |
| Pod 事件 | 由 ReplicaSet 创建的 Pods 的事件信息 |

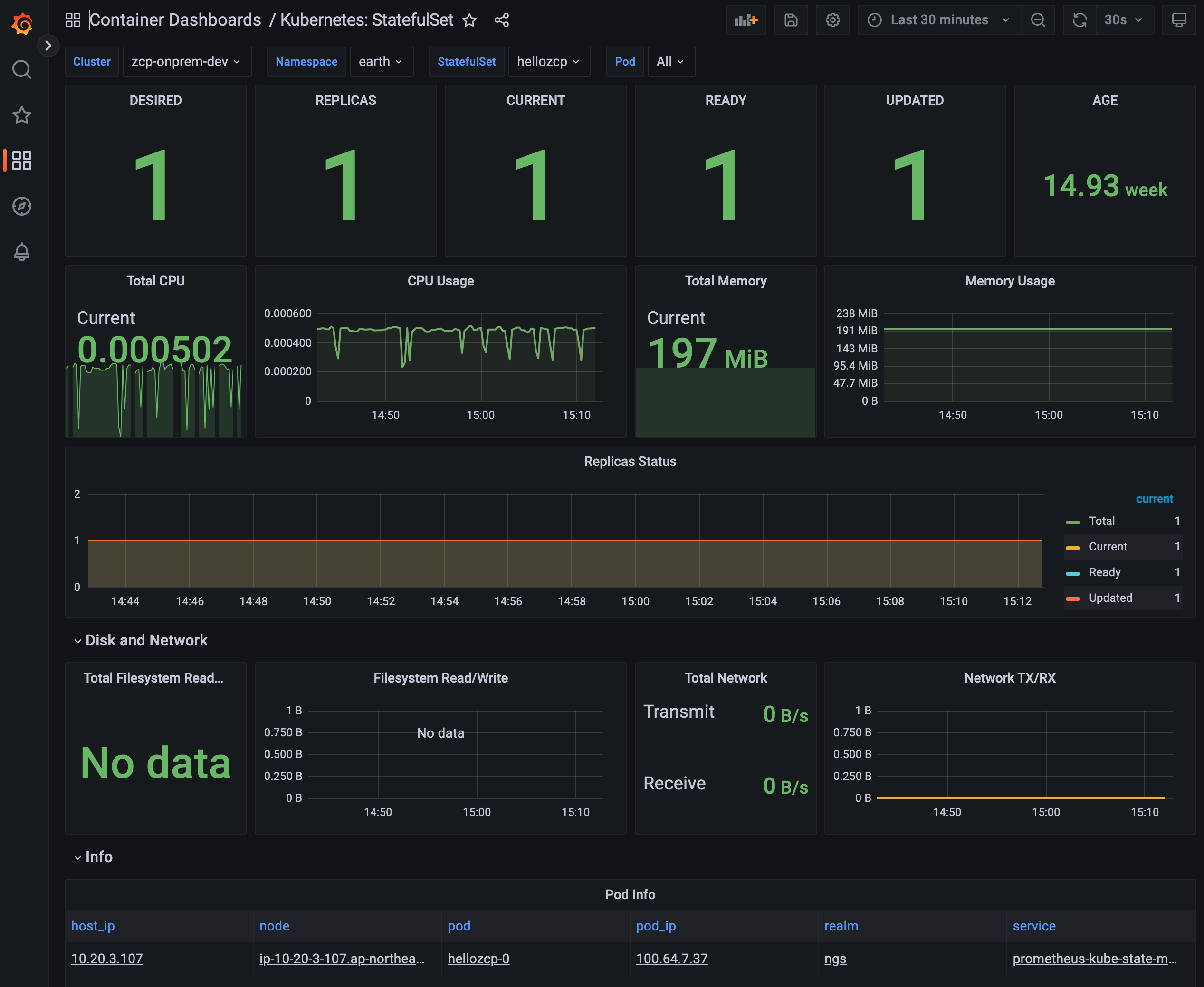

Kubernetes: StatefulSet
这是一个显示 StatefulSets（副本、CPU/内存/网络/文件系统等）信息的仪表板。
| Panel | Description |
|---|---|
| DESIRED | 请求调度的 StatefulSet 副本数量 |
| REPLICAS | StatefulSet 副本的数量 |
| CURRENT | 当前 StatefulSet 副本的数量 |
| READY | 准备好的 StatefulSet 副本数量 |
| UPDATED | 已更新的 StatefulSet 副本数量 |
| AGE | 自最旧的 StatefulSet 副本创建以来的持续时间 |
| Total CPU | 由 StatefulSet 副本创建的容器的总 CPU 使用量（核心） |
| CPU Usage | 由 StatefulSet 副本创建的容器的 CPU 使用量 |
| Total Memory | 由 StatefulSet 副本创建的容器的总内存使用量（MiB） |
| Memory Usage | 由 StatefulSet 副本创建的容器的内存使用量 |
| Replicas Status | StatefulSet 副本的状态（总数 / 当前 / 准备好 / 已更新） |
| Total Network | 由 StatefulSet 副本创建的容器的总网络使用量（MBps） |
| Total Filesystem Read/Write | 由 StatefulSet 副本创建的容器的总文件系统读/写使用量 |
| Filesystem Read/Write | 由 StatefulSet 副本创建的容器的文件系统读/写使用量 |
| Total Network TX/RX | 由 StatefulSet 副本创建的容器的总网络 TX/RX 使用量 |
| Network TX/RX | 由 StatefulSet 副本创建的容器的网络 TX/RX 使用量 |
| Pod Info | 有关由 StatefulSet 创建的 Pods 的信息。点击项目将导航到“容器仪表板 / Kubernetes: Pod” |

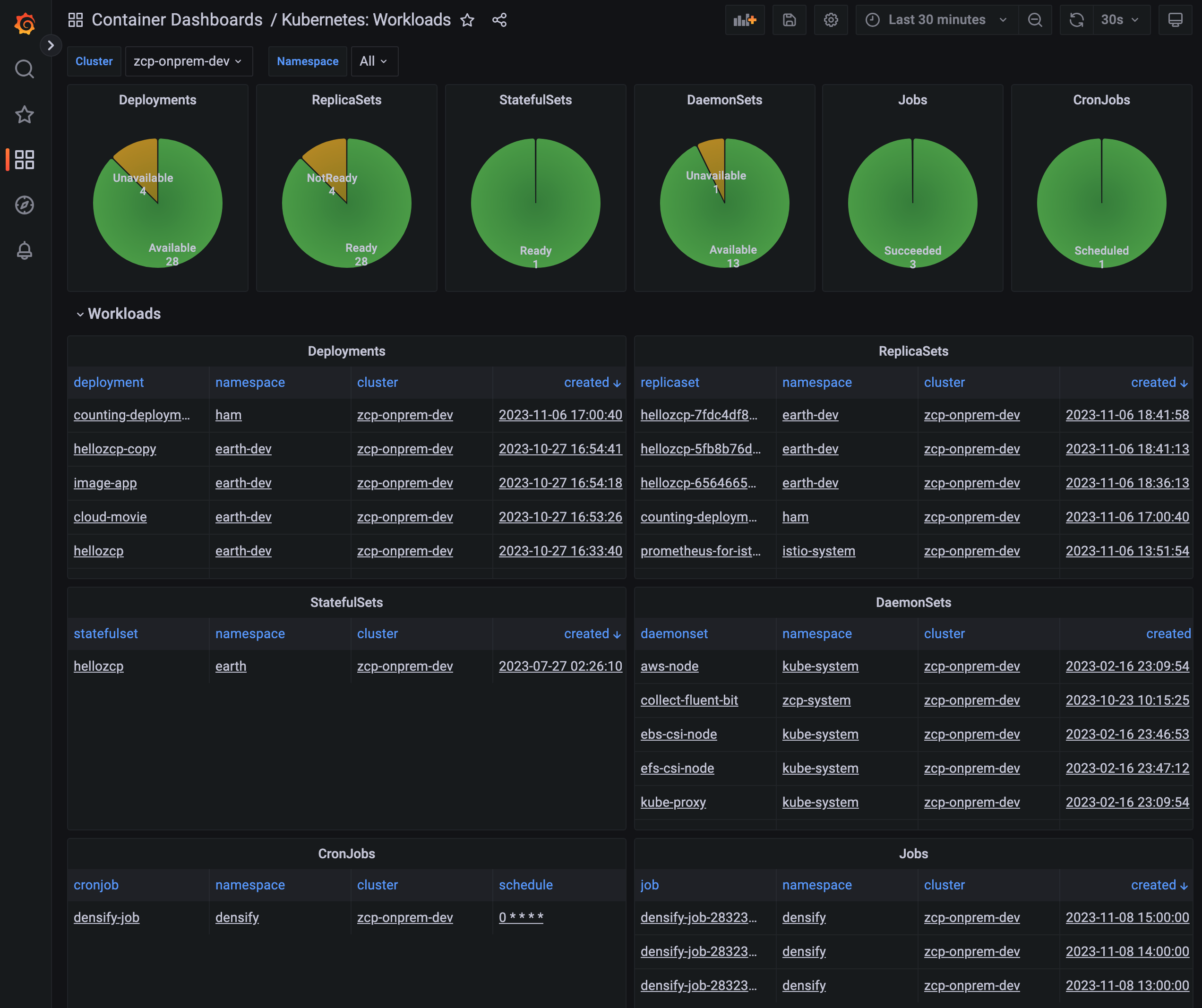

Kubernetes: Workloads
这是一个显示工作负载（部署、副本集、有状态集、守护进程集、作业、定时作业）信息的仪表板。
| Panel | Description |
|---|---|
| 部署 | 可用/不可用状态下的部署数量 |
| 副本集 | 准备/未准备状态下的副本集数量 |
| 有状态集 | 准备/未准备状态下的有状态集数量 |
| 守护进程集 | 可用/不可用状态下的守护进程集数量 |
| 作业 | 成功/活动/失败状态下的作业数量 |
| 定时作业 | 暂停真/假状态下的定时作业数量 |
| 部署 | 有关部署的信息。单击项目将导航到“容器仪表板 / Kubernetes: 部署” |
| 副本集 | 有关副本集的信息。单击项目将导航到“容器仪表板 / Kubernetes: 副本集” |
| 有状态集 | 有关有状态集的信息。单击项目将导航到“容器仪表板 / Kubernetes: 有状态集” |
| 守护进程集 | 有关守护进程集的信息。单击项目将导航到“容器仪表板 / Kubernetes: 守护进程集” |
| 定时作业 | 有关定时作业的信息。单击项目将导航到“容器仪表板 / Kubernetes: 定时作业” |
| 作业 | 有关作业的信息。单击项目将导航到“容器仪表板 / Kubernetes: 作业” |
