Grafana Monitoring Dashboards

備考

Webコンソールを通じてGrafanaダッシュボードにアクセスすると、自動的にログインされます。

ヒント

GrafanaドメインURLを介してウェブブラウザからアクセスする場合、同じ Cloud ZCP アカウントの資格情報を使用してログインできます。

例のURL: https://REALM_NAME-monitoring.REALM_NAME.cloudzcp.net/

組織の変更

Grafanaの組織は、Webコンソールに登録されたプロジェクト単位によって区別されます。

Grafanaの左下隅にあるアイコンをクリックして、アカウント情報と関連メニューを表示します。

「現在の組織」メニューを選択して、組織を切り替えます。

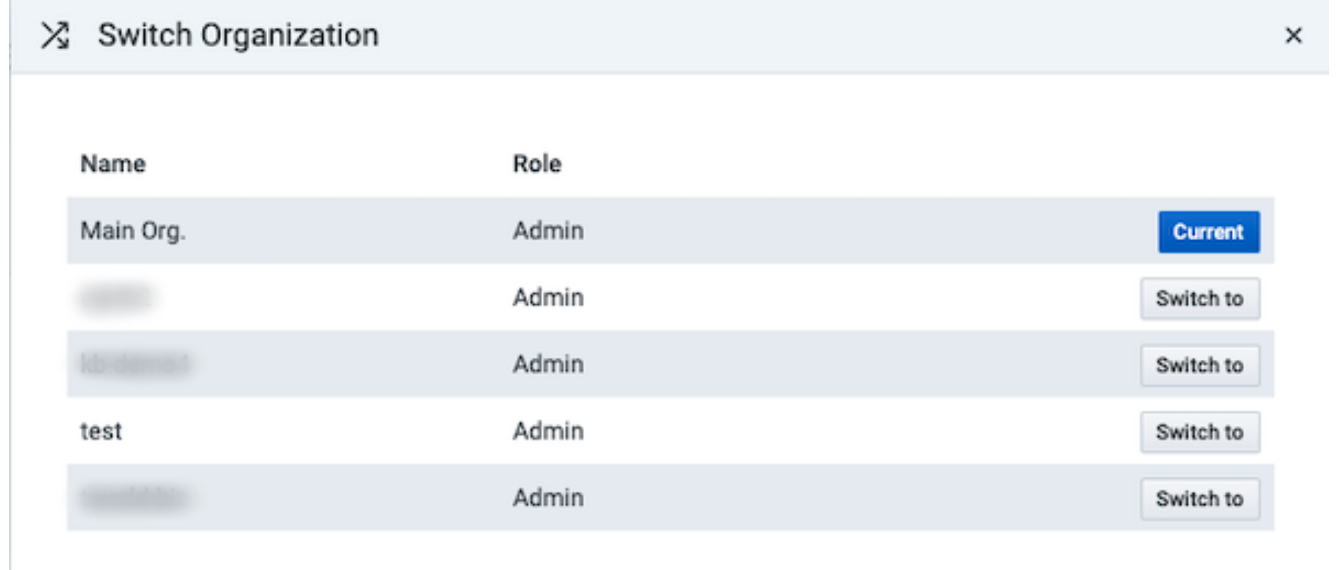

組織切り替えポップアップでは、現在の組織が Current でマークされています。

切り替えたい組織の Switch to ボタンをクリックします。

ダッシュボード

収集したメトリックデータをダッシュボードを通じて監視できます。

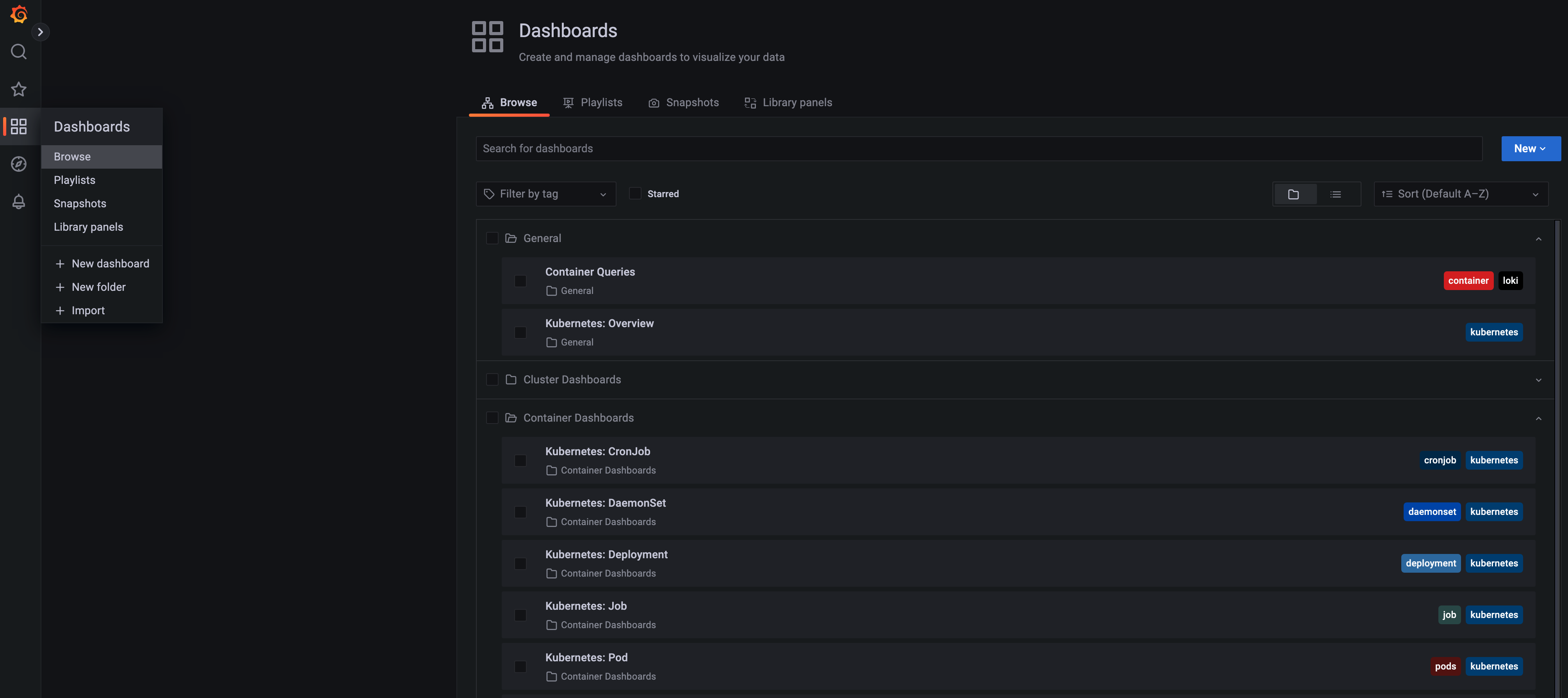

左側の Dashboard アイコンをクリックして、Browse タブに移動します。

利用可能なダッシュボードは、権限や組織によって異なる場合があります：

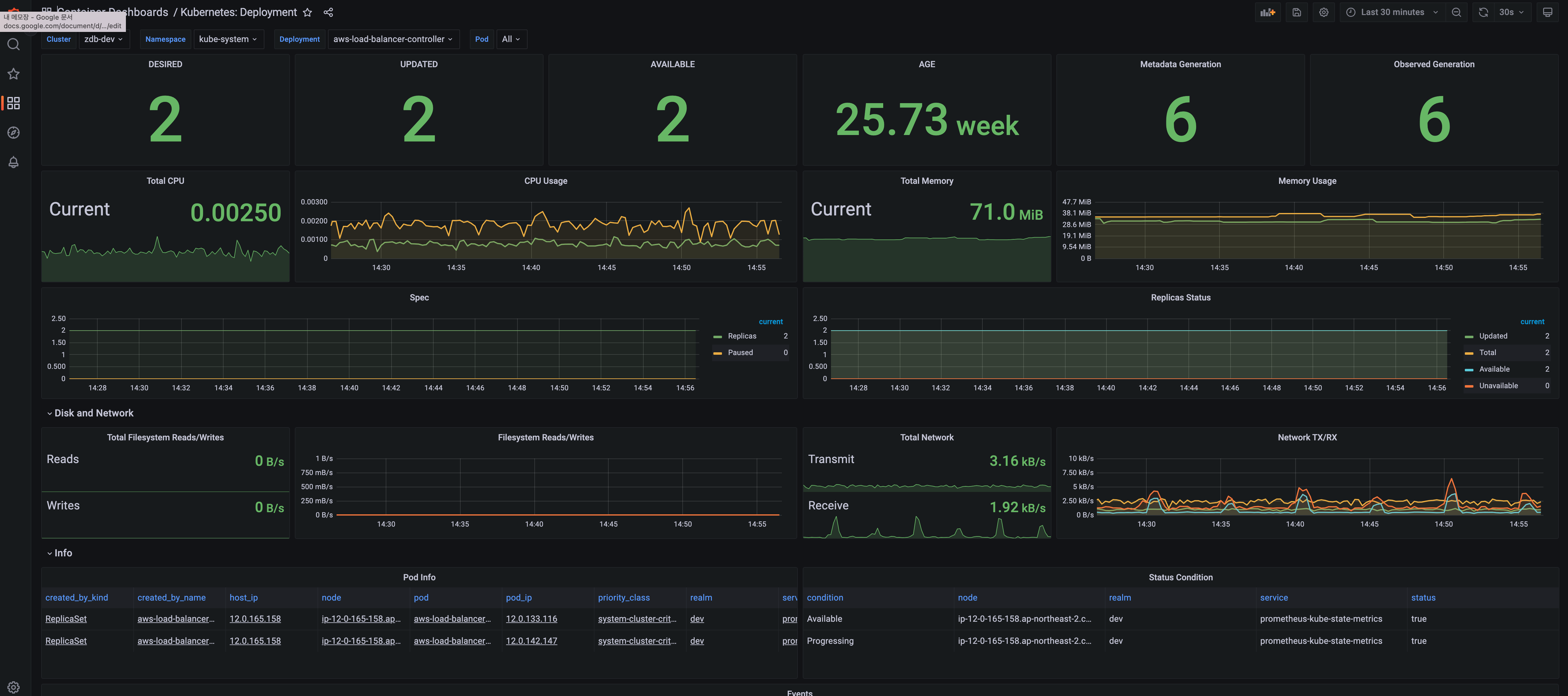

ダッシュボードをクリックします。例えば、Kubernetes: Deployment ダッシュボード：

time range （デフォルト：過去1時間）にカーソルを合わせて、現在の検索期間を確認します。

時間フィールドをクリックして、検索期間を設定するためのポップアップを開きます。

Absolute time range または Relative time range を選択できます。

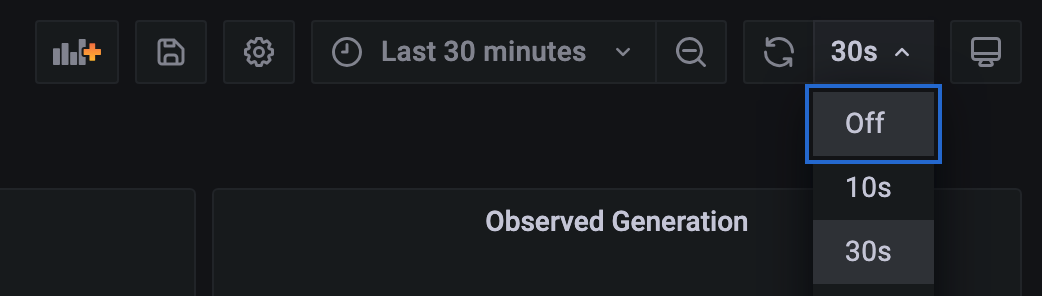

右側のフィールドでは、refresh interval を選択できます。

クリックすると、refresh icon（デフォルト：10秒）を設定して、メトリクスの更新頻度を設定できます。

最上部のオプション「オフ」は自動更新を無効にし、他のオプションは5秒から1日までの範囲です。

更新間隔を選択すると、選択した設定が適用されます。

ダッシュボードの種類

Cloud Z CPは、以下のデフォルトダッシュボードを提供します：

1. Kubernetes: CronJob
2. Kubernetes: DaemonSet
3. Kubernetes: Deployment
4. Kubernetes: Job
5. Kubernetes: Pod
6. Kubernetes: Pod Overview
7. Kubernetes: ReplicaSet
8. Kubernetes: StatefulSet
9. Kubernetes: Workloads

注記

参照: https://grafana.com/docs/grafana/v7.5/dashboards/

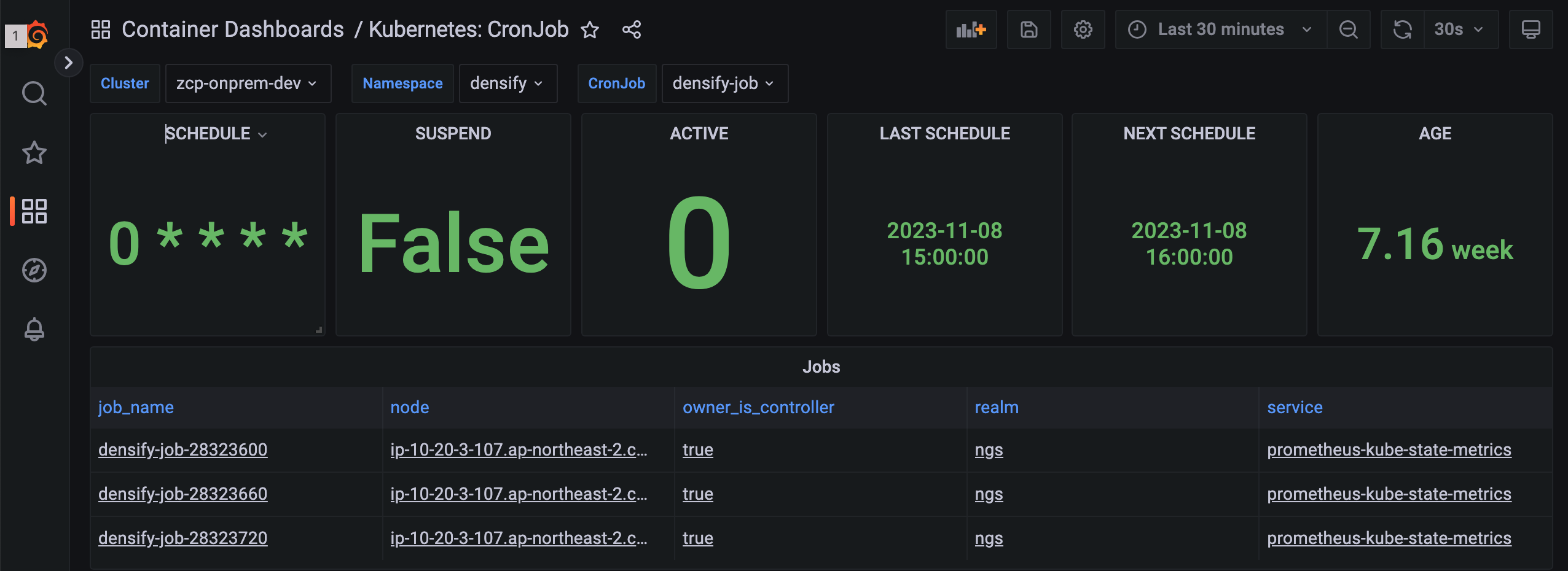

Kubernetes: CronJob

CronJobの情報（スケジュール、アクティブ状態、経過時間など）を表示します。

Panel	Description
スケジュール	スケジュールされたCronJobの数
サスペンド	サスペンドされたCronJobの数
アクティブ	アクティブなCronJobの数
最後のスケジュール	最後に実行されたCronJobのスケジュールの時間
次のスケジュール	次のCronJob実行のためのスケジュール時間
経過時間	最も古いCronJobが作成されてからの時間
ジョブ	CronJobに関する情報

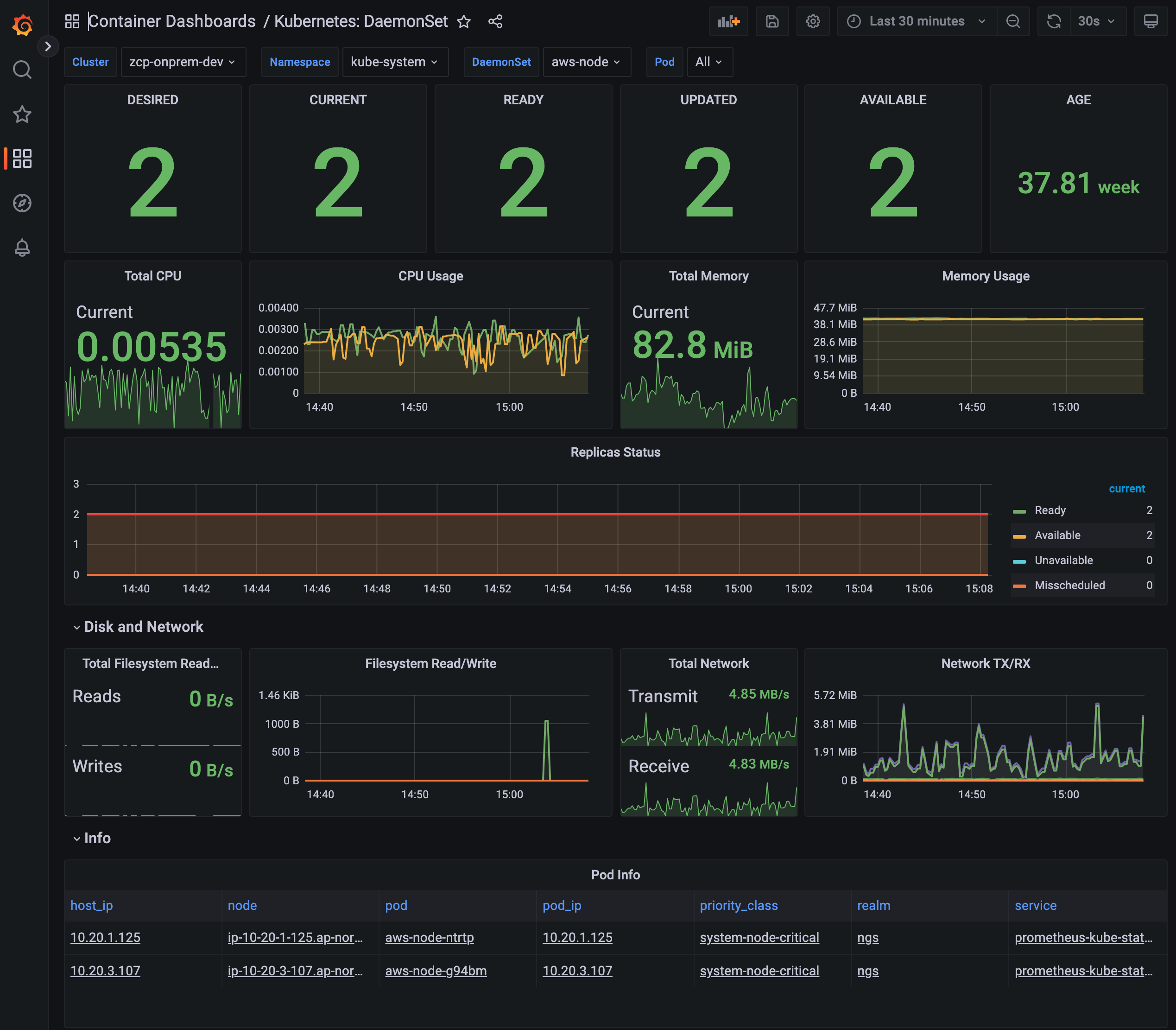

Kubernetes: DaemonSet

これは、DaemonSets（レプリカ、CPU/メモリ/ネットワーク/ファイルシステムなど）に関する情報を表示するダッシュボードです。

Panel	Description
希望数	スケジューリングのために要求されたDaemonSetの数
現在	現在スケジュールされているDaemonSetの数
準備完了	実行中で準備が整ったDaemonSetの数
更新済み	更新されたDaemonSetの数
利用可能	現在実行中で使用中のDaemonSetの数
経過時間	最も古いDaemonSetが作成されてからの期間
合計 CPU	DaemonSet によって作成されたコンテナの合計 CPU 使用量 (コア)
CPU 使用量	DaemonSet によって作成されたコンテナの CPU 使用量
合計メモリ	DaemonSet によって作成されたコンテナの合計メモリ使用量 (MiB)
メモリ使用量	DaemonSet によって作成されたコンテナのメモリ使用量
レプリカの状態	DaemonSet レプリカの状態 (準備完了 / 利用可能 / 利用不可 / スケジュールミス / スケジュール済み)
合計ネットワーク	DaemonSet によって作成されたコンテナの合計ネットワーク使用量 (MBps)
合計ファイルシステムの読み書き	DaemonSet によって作成されたコンテナの合計ファイルシステムの読み書き使用量
ファイルシステムの読み書き	DaemonSet によって作成されたコンテナのファイルシステムの読み書き使用量
合計ネットワーク TX/RX	DaemonSet によって作成されたコンテナの合計ネットワーク TX/RX 使用量
ネットワーク TX/RX	DaemonSet によって作成されたコンテナのネットワーク TX/RX 使用量
Pod 情報	DaemonSet ポッドに関する情報。項目をクリックすると「コンテナダッシュボード / Kubernetes: Pod」に移動します。

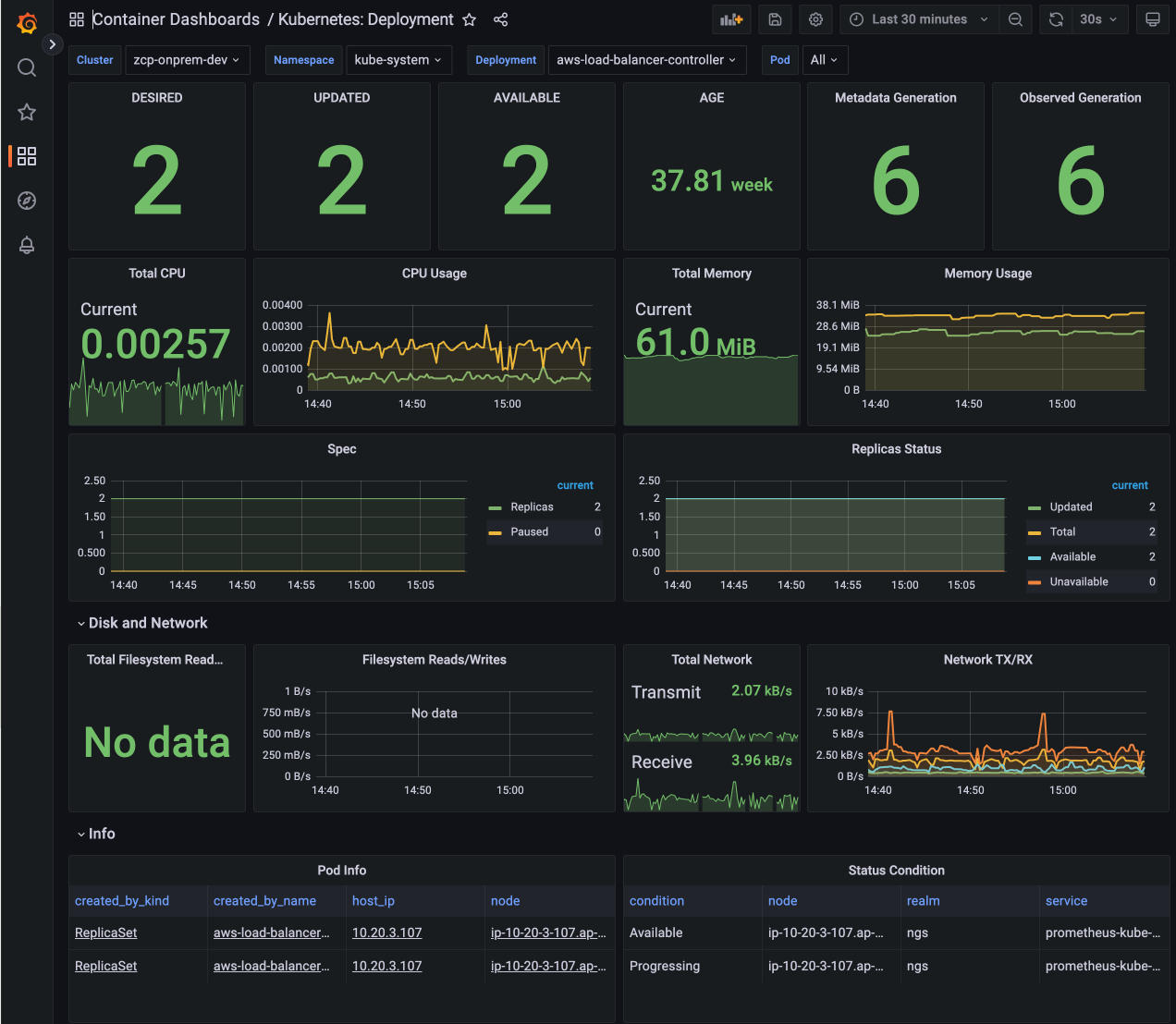

Kubernetes: Deployment

これは、デプロイメント (レプリカ、CPU/メモリ/ネットワーク/ファイルシステムなど) に関する情報を表示するダッシュボードです。

Panel	Description
希望数	スケジューリングのために要求されたデプロイメントレプリカの数
更新済み	更新されたデプロイメントレプリカの数
利用可能	現在実行中で使用中のデプロイメントレプリカの数
年齢	最も古いデプロイメントが作成されてからの期間
メタデータ生成	メタデータによって作成されたデプロイメントの数
観測された世代	観測によって作成されたデプロイメントの数
合計 CPU	デプロイメントによって作成されたコンテナの合計 CPU 使用量 (コア)
CPU 使用量	デプロイメントによって作成されたコンテナの CPU 使用量
合計メモリ	デプロイメントによって作成されたコンテナの合計メモリ使用量 (MiB)
メモリ使用量	デプロイメントによって作成されたコンテナのメモリ使用量
スペック	デプロイメントのレプリカ数と一時停止レプリカ数
レプリカの状態	デプロイメントのレプリカの状態 (準備完了 / 利用可能 / 利用不可 / スケジュールミス / スケジュール済み)
合計ネットワーク	デプロイメントによって作成されたコンテナの合計ネットワーク使用量 (MBps)
合計ファイルシステムの読み書き	デプロイメントによって作成されたコンテナの合計ファイルシステムの読み書き使用量
ファイルシステムの読み書き	デプロイメントによって作成されたコンテナのファイルシステムの読み書き使用量
合計ネットワーク TX/RX	デプロイメントによって作成されたコンテナの合計ネットワーク TX/RX 使用量
ネットワーク TX/RX	デプロイメントによって作成されたコンテナのネットワーク TX/RX 使用量
ポッド情報	デプロイメントによって作成されたポッドに関する情報。項目をクリックすると「コンテナダッシュボード / Kubernetes: Pod」に移動します。
ステータス条件	デプロイメントによって作成されたポッドの状態
イベント	デプロイメントのイベント情報
ポッドイベント	デプロイメントポッドのイベント情報

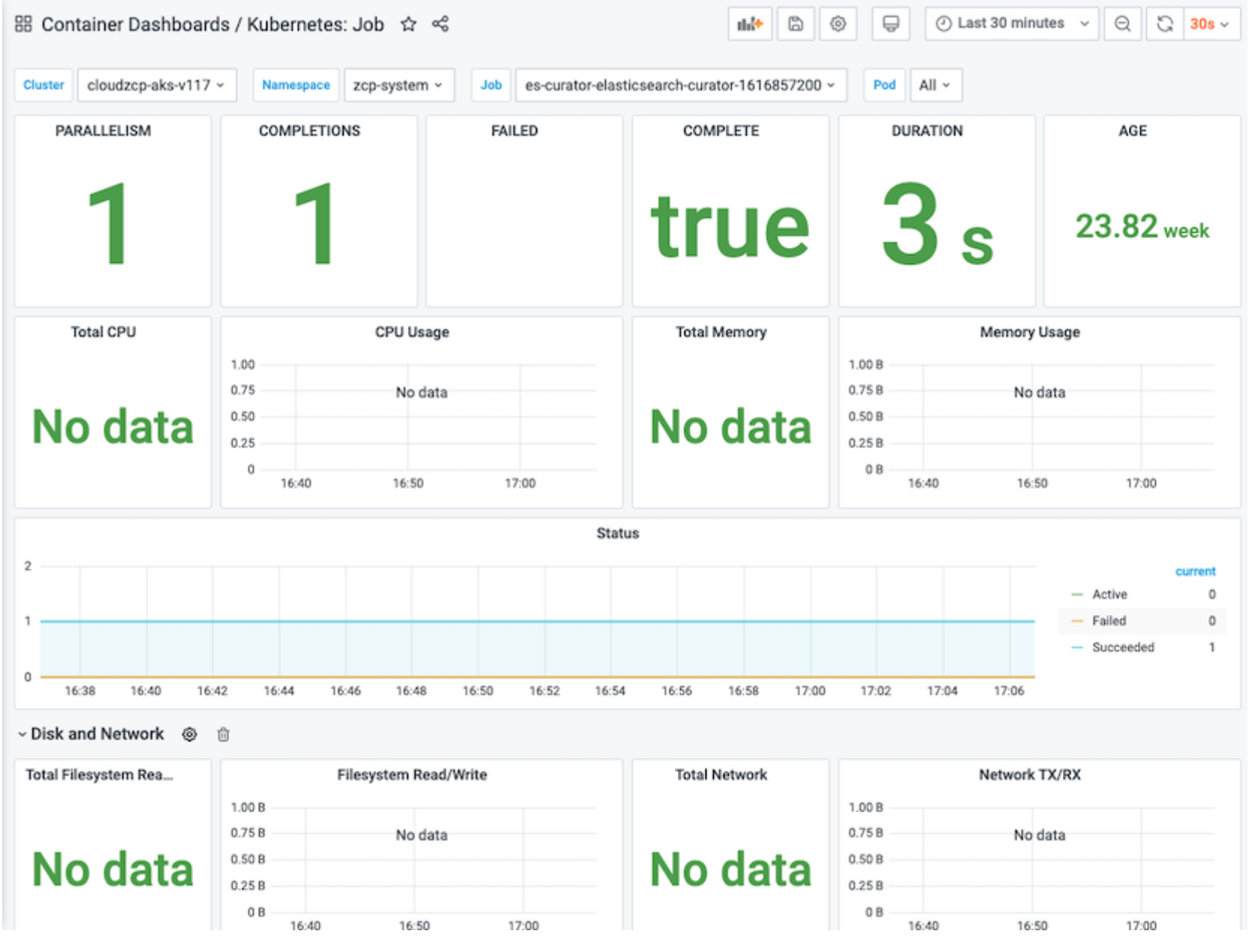

Kubernetes: Job

これは、ジョブ（レプリカ、CPU/メモリ/ネットワーク/ファイルシステムなど）に関する情報を表示するダッシュボードです。

Panel	Description
並列性	「並列性」状態のジョブの数
完了数	「完了」状態のジョブの数
失敗	失敗したジョブの数
完了	完了したジョブの数
期間	ジョブの開始から完了までの期間
年齢	最も古いジョブが作成されてからの期間
合計CPU	ジョブによって作成されたコンテナの合計CPU使用量 (コア)
CPU使用量	ジョブによって作成されたコンテナのCPU使用量
合計メモリ	ジョブによって作成されたコンテナの合計メモリ使用量 (MiB)
メモリ使用量	ジョブによって作成されたコンテナのメモリ使用量
ステータス	ジョブのステータス (アクティブ / 失敗 / 成功)
総ネットワーク	ジョブによって作成されたコンテナの総ネットワーク使用量 (MBps)
総ファイルシステム読み書き	ジョブによって作成されたコンテナの総ファイルシステム読み書き使用量
ファイルシステム読み書き	ジョブによって作成されたコンテナのファイルシステム読み書き使用量
総ネットワークTX/RX	ジョブによって作成されたコンテナの総ネットワークTX/RX使用量
ネットワークTX/RX	ジョブによって作成されたコンテナのネットワークTX/RX使用量
ポッド情報	ジョブによって作成されたポッドに関する情報。項目をクリックすると「コンテナダッシュボード / Kubernetes: Pod」に移動します。

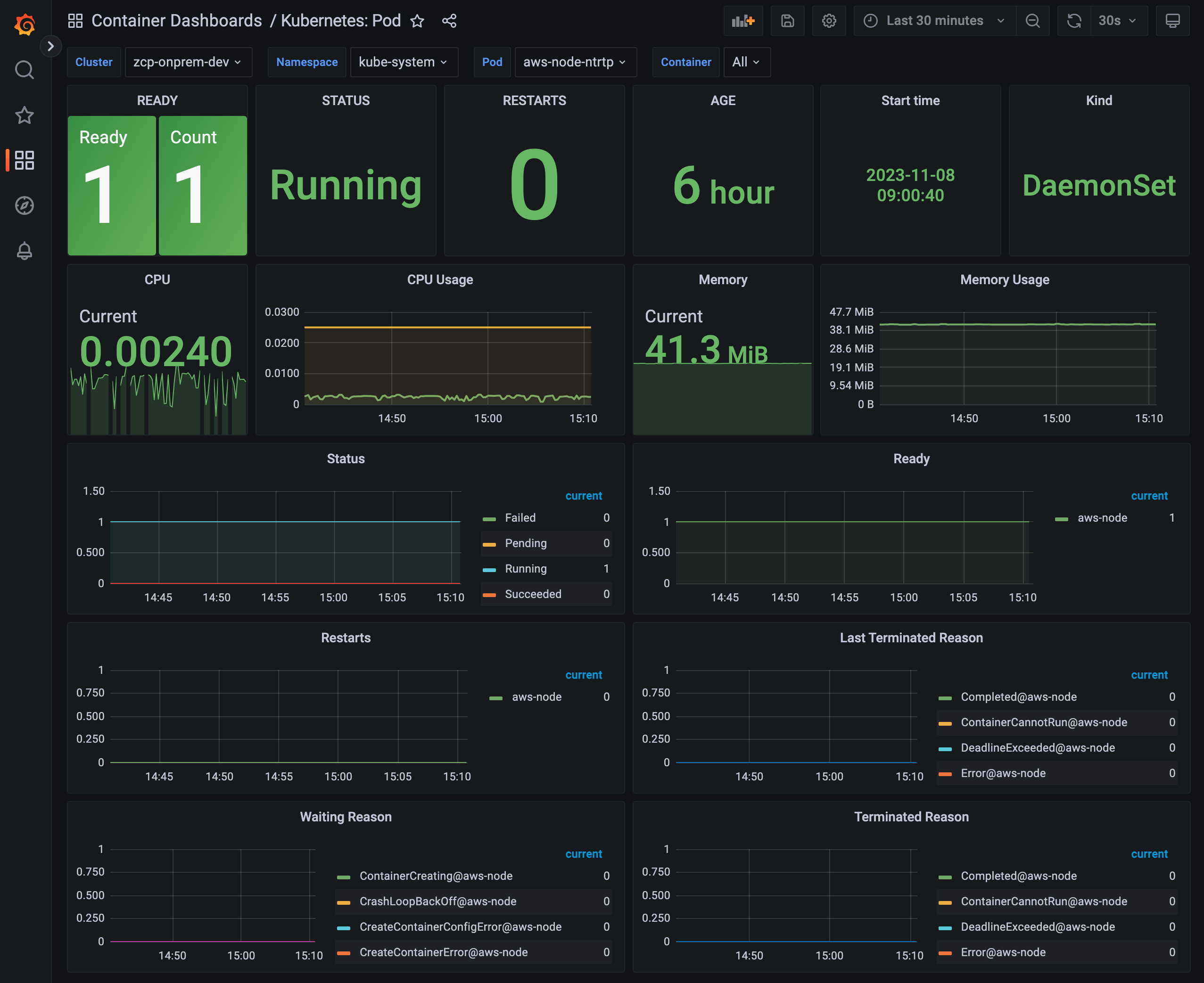

Kubernetes: Pod

これは、ポッド（レプリカ、CPU/メモリ/ネットワーク/ファイルシステムなど）に関する要約情報を表示するダッシュボードです。

Panel	Description
READY	コンテナが準備完了/正常状態のポッドの数
STATUS	ポッドのステータス
RESTARTS	再起動されたポッドの総数
AGE	最も古いポッドが作成されてからの期間
Start time	最も古いポッドの作成日時
Kind	ポッドの種類
Total CPU	ポッドによって作成されたコンテナの総CPU使用量 (コア)
CPU Usage	ポッドによって作成されたコンテナのCPU使用量
Total Memory	ポッドによって作成されたコンテナの総メモリ使用量 (MiB)
Memory Usage	ポッドによって作成されたコンテナのメモリ使用量
Status	ポッドのステータス (失敗 / 保留 / 実行中 / 成功)
Ready	ポッド内で準備完了状態のコンテナの数
Restarts	ポッド内で再起動状態のコンテナの数
Last Terminated Reason	ポッドの最後の終了理由
Waiting Reason	ポッドが待機状態にある理由
終了理由	Pod の終了理由
総ボリューム	Pod に接続されている永続ボリュームクレーム (PVC) の総ボリュームサイズ
ボリューム	Pod に接続されている PVC のボリュームサイズ
総ネットワーク TX/RX	Pod によって作成されたコンテナの総ネットワーク TX/RX 使用量
ネットワーク TX/RX	Pod によって作成されたコンテナのネットワーク TX/RX 使用量
総ファイルシステム読み取り/書き込み	Pod によって作成されたコンテナの総ファイルシステム読み取り/書き込み使用量
ファイルシステム読み取り/書き込み	Pod によって作成されたコンテナのファイルシステム読み取り/書き込み使用量
Pod 情報	Pods に関する情報
コンテナ情報	コンテナに関する情報

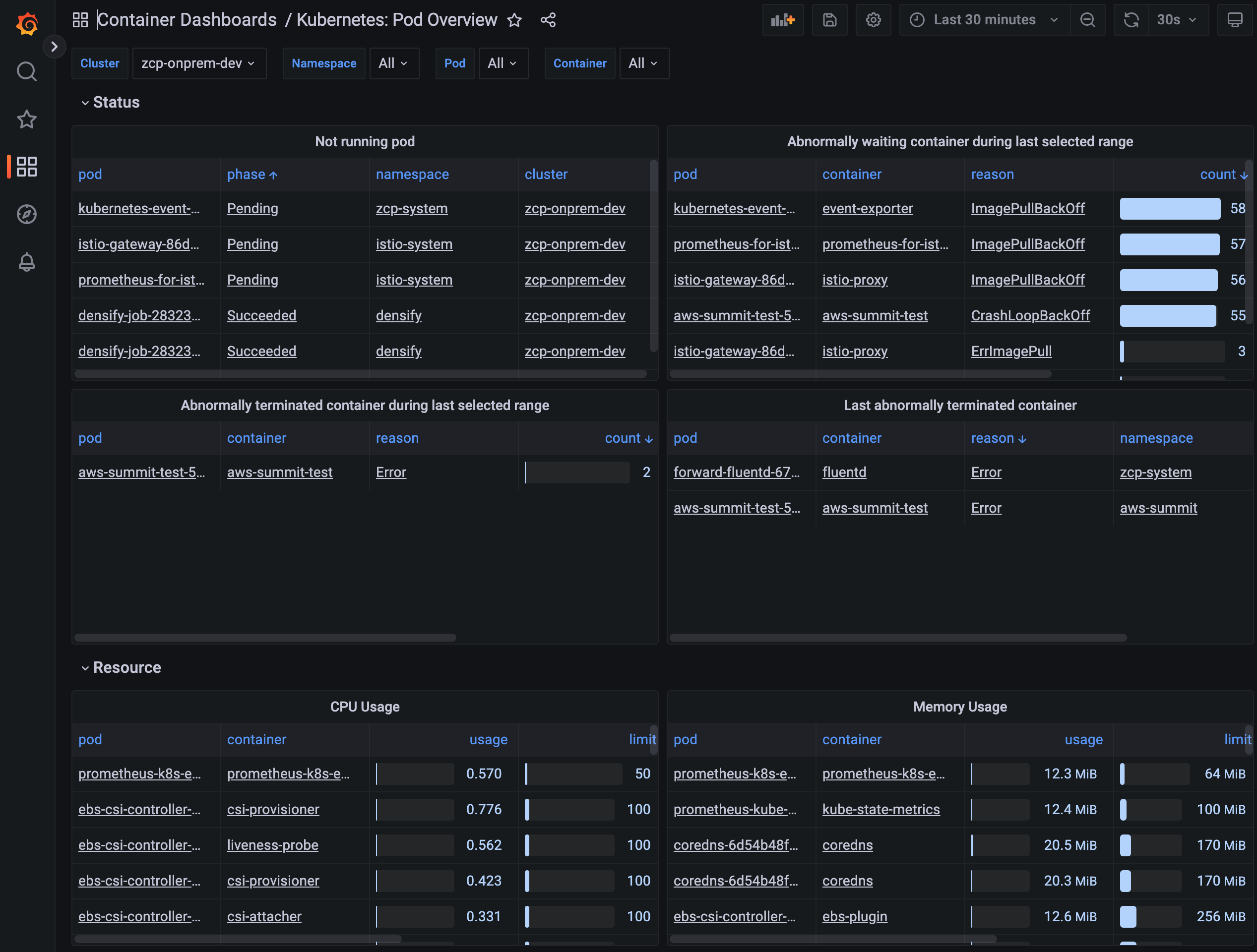

Kubernetes: Pod Overview

これは、Pods に関する要約情報 (Pod の状態、再起動回数、CPU/メモリ/ネットワーク/ボリューム/ファイルシステムの使用状況など) を表示するダッシュボードです。

Panel	Description
実行中でない Pod	実行中でない Pods の総数
最後に選択した範囲で異常に待機しているコンテナ	異常に「待機」状態にあったコンテナに関する情報、発生回数と理由を含む。項目をクリックすると「コンテナダッシュボード / Kubernetes: Pod」に移動します。
最後に選択した範囲で異常に終了したコンテナ	異常に「終了」状態にあったコンテナに関する情報、発生回数と理由を含む。項目をクリックすると「コンテナダッシュボード / Kubernetes: Pod」に移動します。
最後に異常に終了したコンテナ	「終了」状態にあった最後のコンテナに関する情報、理由を含む。項目をクリックすると「コンテナダッシュボード / Kubernetes: Pod」に移動します。
CPU 使用量	Pod によって作成されたコンテナの CPU 使用量。項目をクリックすると「コンテナダッシュボード / Kubernetes: Pod」に移動します。
メモリ使用量	Podによって作成されたコンテナのメモリ使用量。項目をクリックすると「コンテナダッシュボード / Kubernetes: Pod」に移動します。
ボリューム使用量	Podによって作成されたコンテナのPVC（永続ボリュームクレーム）使用量

Kubernetes: ReplicaSet

これは、ReplicaSets（レプリカ、CPU/メモリ/ネットワーク/ファイルシステムなど）に関する情報を表示するダッシュボードです。

Panel	Description
DESIRED	スケジューリングのために要求されたReplicaSetsの数
UPDATED	更新されたReplicaSetsの数
AVAILABLE	現在実行中で使用中のReplicaSetsの数
AGE	最も古いReplicaSetが作成されてからの期間
Metadata Generation	メタデータによって作成されたReplicaSetsの数
Observed Generation	観察によって作成されたReplicaSetsの数
Total CPU	ReplicaSetによって作成されたコンテナの総CPU使用量（コア）
CPU Usage	ReplicaSetによって作成されたコンテナのCPU使用量
Total Memory	ReplicaSetによって作成されたコンテナの総メモリ使用量（MiB）
Memory Usage	ReplicaSetによって作成されたコンテナのメモリ使用量
Replicas Status	ReplicaSetレプリカの状態（Ready / Fully_labeled / Unavailable）
Total Network	ReplicaSetによって作成されたコンテナの総ネットワーク使用量（MBps）
Total Filesystem Read/Write	ReplicaSetによって作成されたコンテナの総ファイルシステムの読み書き使用量
Filesystem Read/Write	ReplicaSetによって作成されたコンテナのファイルシステムの読み書き使用量
Total Network TX/RX	ReplicaSetによって作成されたコンテナの総ネットワークTX/RX使用量
Network TX/RX	ReplicaSetによって作成されたコンテナのネットワークTX/RX使用量
Pod Info	ReplicaSetによって作成されたPodsに関する情報。項目をクリックすると「コンテナダッシュボード / Kubernetes: Pod」に移動します。
Events	ReplicaSetsのイベント情報
Pod Events	ReplicaSetによって作成されたPodのイベント情報

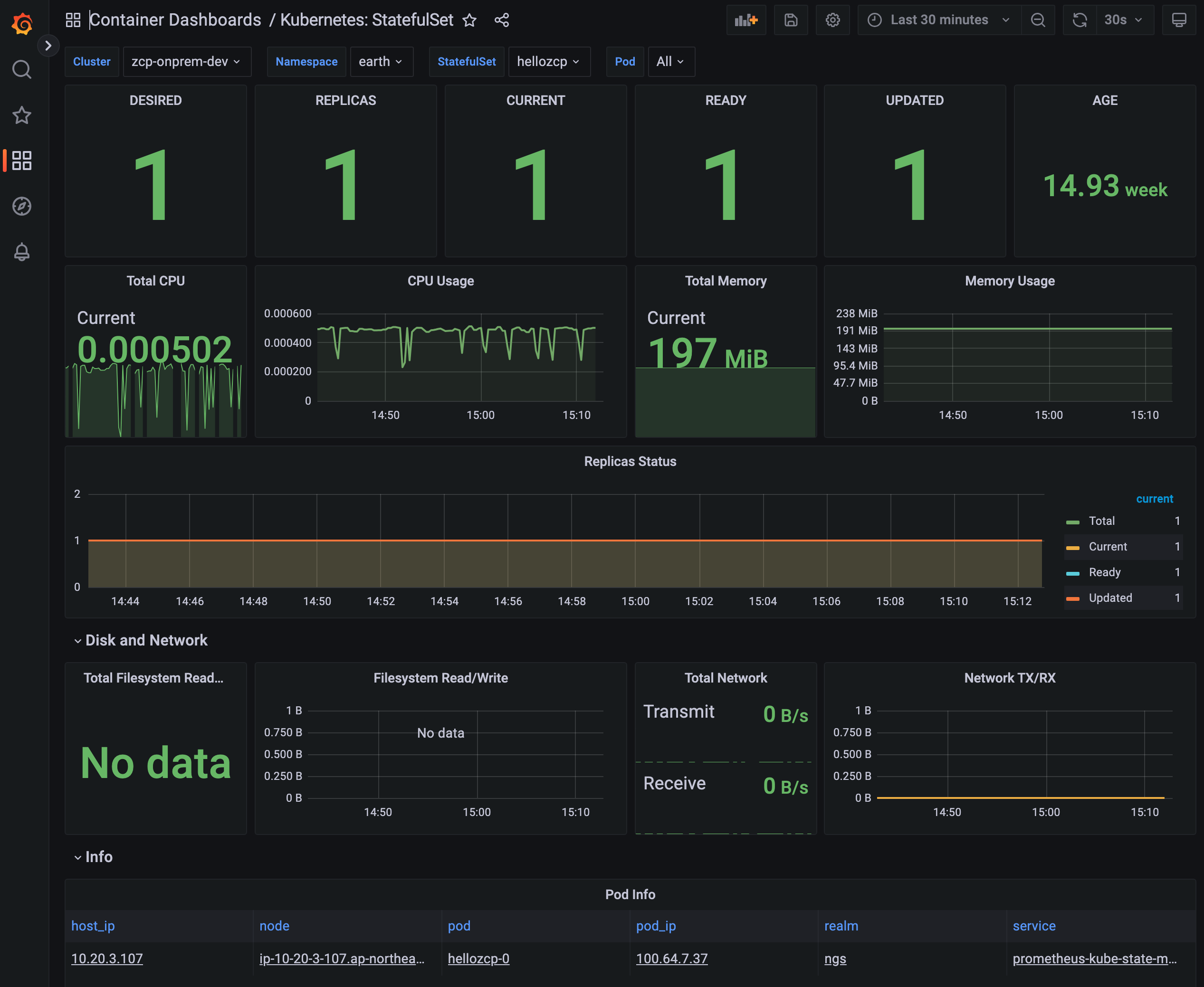

Kubernetes: StatefulSet

これは、StatefulSets（レプリカ、CPU/メモリ/ネットワーク/ファイルシステムなど）に関する情報を表示するダッシュボードです。

Panel	Description
DESIRED	スケジューリングのために要求されたStatefulSetレプリカの数
REPLICAS	StatefulSetレプリカの数
CURRENT	現在のStatefulSetレプリカの数
READY	準備が整ったStatefulSetレプリカの数
UPDATED	更新されたStatefulSetレプリカの数
AGE	最も古いStatefulSetレプリカが作成されてからの期間
Total CPU	StatefulSetレプリカによって作成されたコンテナの総CPU使用量（コア）
CPU Usage	StatefulSetレプリカによって作成されたコンテナのCPU使用量
Total Memory	StatefulSetレプリカによって作成されたコンテナの総メモリ使用量（MiB）
Memory Usage	StatefulSetレプリカによって作成されたコンテナのメモリ使用量
Replicas Status	StatefulSetレプリカのステータス（合計 / 現在 / 準備完了 / 更新済み）
Total Network	StatefulSetレプリカによって作成されたコンテナの総ネットワーク使用量（MBps）
Total Filesystem Read/Write	StatefulSetレプリカによって作成されたコンテナの総ファイルシステムの読み書き使用量
Filesystem Read/Write	StatefulSetレプリカによって作成されたコンテナのファイルシステムの読み書き使用量
Total Network TX/RX	StatefulSetレプリカによって作成されたコンテナの総ネットワークTX/RX使用量
Network TX/RX	StatefulSetレプリカによって作成されたコンテナのネットワークTX/RX使用量
Pod Info	StatefulSetによって作成されたPodに関する情報。項目をクリックすると「コンテナダッシュボード / Kubernetes: Pod」に移動します。

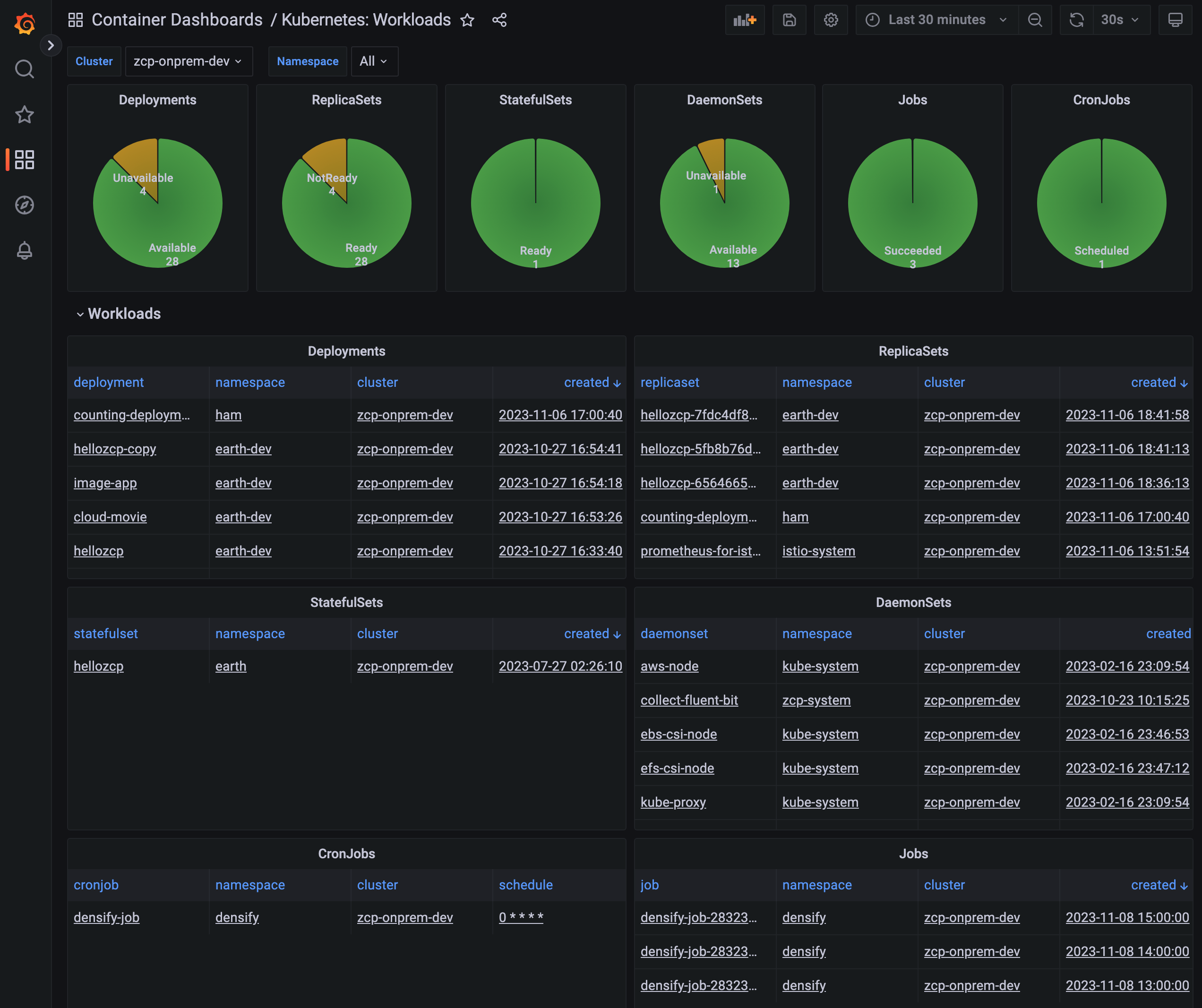

Kubernetes: Workloads

これは、ワークロード（デプロイメント、レプリカセット、ステートフルセット、デーモンセット、ジョブ、クロンジョブ）に関する情報を表示するダッシュボードです。

Panel	Description
デプロイメント	利用可能 / 利用不可の状態にあるデプロイメントの数
レプリカセット	準備完了 / 準備未完了の状態にあるレプリカセットの数
ステートフルセット	準備完了 / 準備未完了の状態にあるステートフルセットの数
デーモンセット	利用可能 / 利用不可の状態にあるデーモンセットの数
ジョブ	成功 / アクティブ / 失敗の状態にあるジョブの数
クロンジョブ	一時停止 True / False の状態にあるクロンジョブの数
デプロイメント	デプロイメントに関する情報。項目をクリックすると「コンテナダッシュボード / Kubernetes: デプロイメント」に移動します
レプリカセット	レプリカセットに関する情報。項目をクリックすると「コンテナダッシュボード / Kubernetes: レプリカセット」に移動します
ステートフルセット	ステートフルセットに関する情報。項目をクリックすると「コンテナダッシュボード / Kubernetes: ステートフルセット」に移動します
デーモンセット	デーモンセットに関する情報。項目をクリックすると「コンテナダッシュボード / Kubernetes: デーモンセット」に移動します
クロンジョブ	クロンジョブに関する情報。項目をクリックすると「コンテナダッシュボード / Kubernetes: クロンジョブ」に移動します
ジョブ	ジョブに関する情報。項目をクリックすると「コンテナダッシュボード / Kubernetes: ジョブ」に移動します
