Topology

Topology 画面は、ゲートウェイ、API、バックエンド、ポリシー、シークレット間の関係グラフを視覚化し、ユーザーがトラフィックフロー、ポリシーの添付、およびバックエンドのマッピングを一目で確認できるようにします。

トポロジー画面にアクセスする

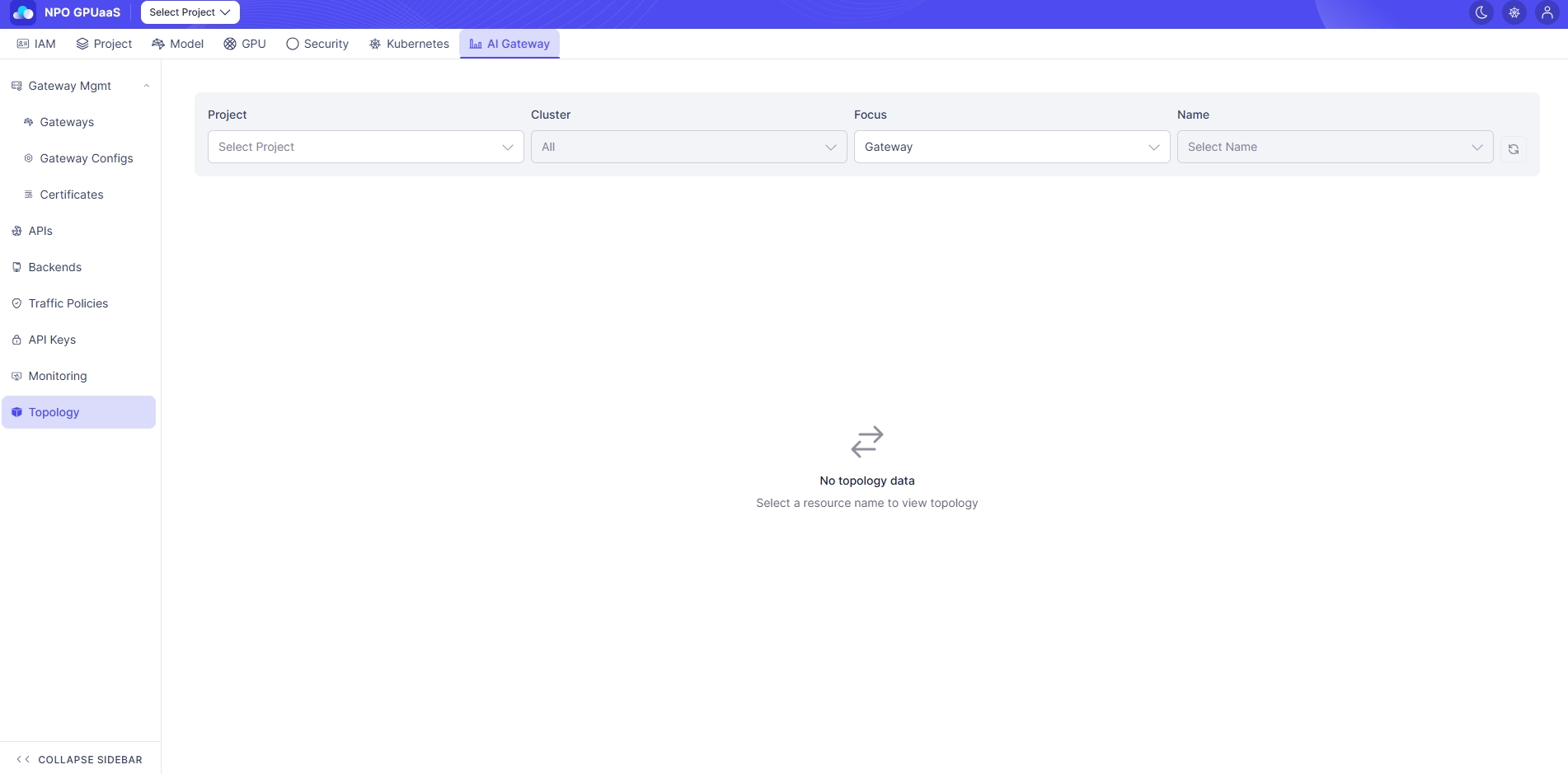

左側のナビゲーションで、Topologyを選択します：

トポロジーを検索する

トポロジーグラフの範囲を定義するためにフィルタリングできます：

• Project: プロジェクトでフィルタリング
• Cluster: クラスターでフィルタリング。（デフォルト：すべて）
• Focus: グラフの中心として使用されるリソースタイプでフィルタリング（デフォルト：ゲートウェイ）
• Name:
  • 選択したFocusタイプの特定のリソースインスタンスでフィルタリング。（デフォルト：なし）
  • この値が空の場合、グラフは表示されません。

検索結果は、ユーザーがキーワードを入力するか、値を選択した直後に表示されます。

トポロジーグラフを表示する

• このセクションでは、ユーザーはグラフキャンバスを表示でき、トポロジーグラフは選択したフォーカスを中心に配置されます。
  • 例：Focus = Gatewayのとき、特定のName（ゲートウェイインスタンス）を選択すると、そのゲートウェイが中心ノードになり、関連リソースが周囲に接続ノードとして表示されます。

ノードの相互作用

データが充填された環境では、グラフ内のノードは次のような相互作用をサポートします：

• ノードをクリックまたはホバーして、そのメタデータを表示します。
• ノードをダブルクリックして、そのリソースの詳細画面に移動します。
