API Logging and Gateway Monitoring

API ロギング​

"stdout-log" ポリシーが APIM コンソールの各 API に適用され、デプロイされると、API ログは ZCP ロギングリポジトリに保存されます。

API ログの表示方法​

  • Cloud ZCP コンソールにログイン > [システム管理者]画面に移動 > [ロギング]メニューをクリック

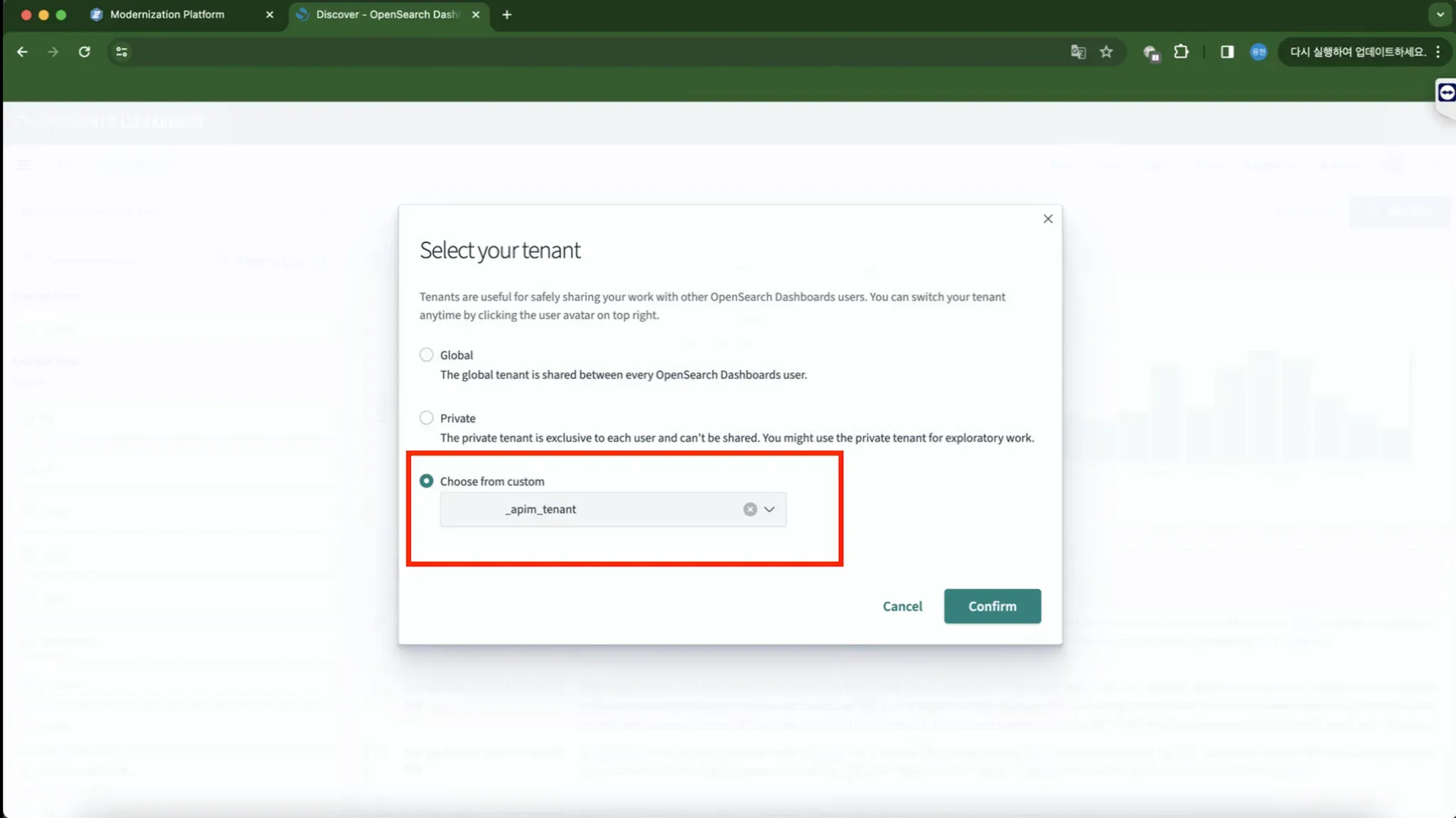

  • Kibana で、右上隅のユーザーアイコンをクリックし、ドロップダウン > テナントの切り替え > カスタムから選択 > apim_tenant を選択

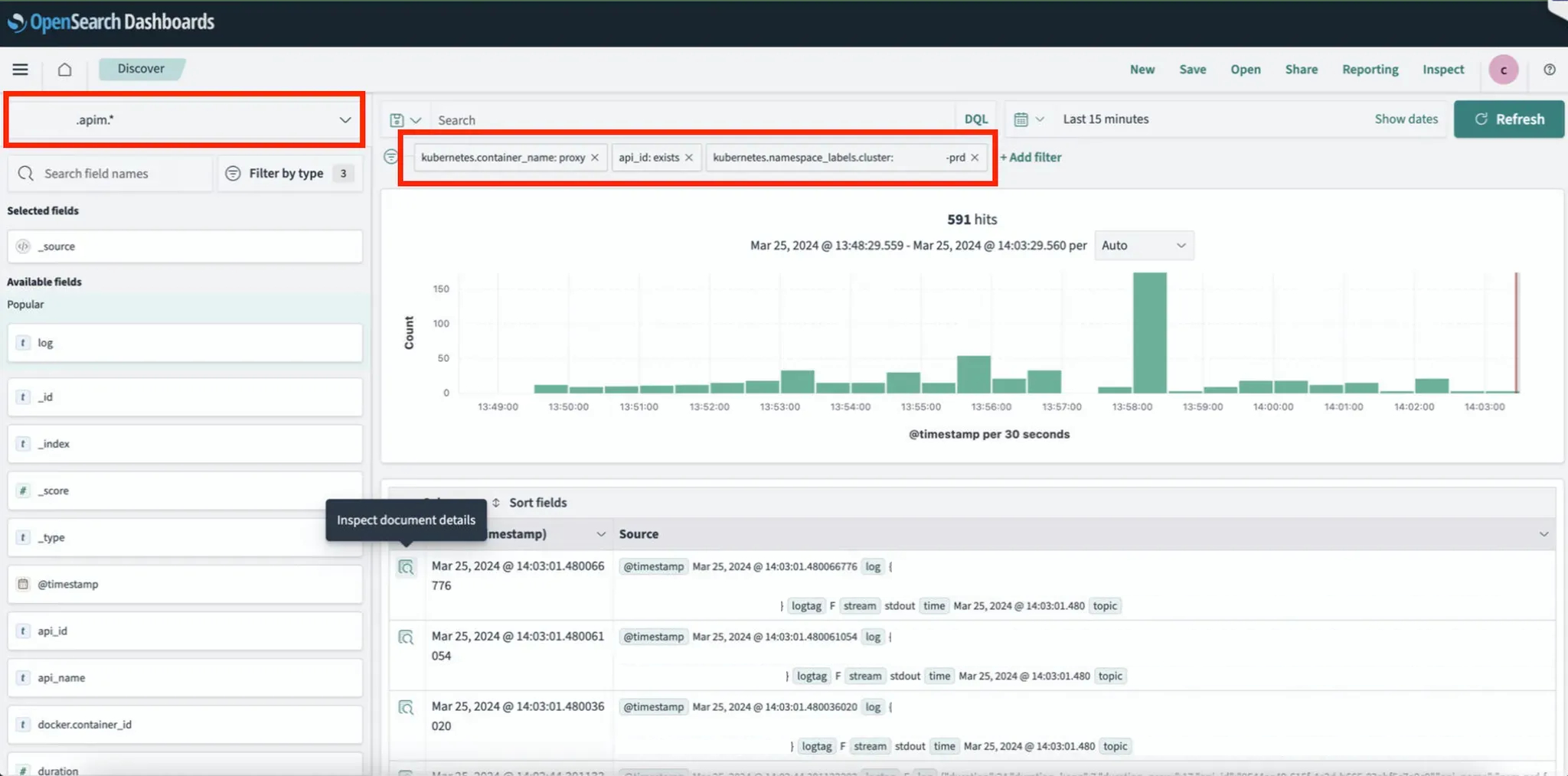

  • [Discover] メニュー: API ログデータを検索 (xxxx.apim* インデックスを選択) し、+ フィルターを追加:
    • kubernetes.container_name: proxy
    • api_id: exists
    • クラスターを区別するためのフィルター: kubernetes.namespace_labels.cluster: xxxxxx-prd (オプション)

  • [Discover] メニュー: API ログの詳細を確認
{
  "_index": "xxxx.apim.xxxxx-prd.apim-xxxx.xx.xx",
  "_id": "xxxxxxxxxxxxxx",
  "_score": 1,
  "_source": {
    "@timestamp": "dd mm yyyy hh:mm:ss.sssZ",
    "log": "{\"space_name\":\"xxxxxxx\",\"request_uri\":\"/path/to/api\",\"request_method\":\"POST\",\"duration\":xx,\"api_id\":\"xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx\",\"response_status\":200,\"api_name\":\"xxxxxx\",\"response_size\":xxx,\"request_size\":xxx,\"start_at\":xxxxxxxxxxxxxxx,\"duration_kong\":0,\"duration_proxy\":xx,\"space_id\":\"xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx\"}",
    "logtag": "F",
    "stream": "stdout",
    "time": "dd mm yyyy hh:mm:ss.sss+hh:mm",
    "topic": "kube.var.log.containers.xxxxx-apim.xxxx-xxxx-yyyyy.log",
    "space_name": "xxxxxxx",
    "request_uri": "/path/to/api",
    "request_method": "POST",
    "duration": xx,
    "api_id": "xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx",
    "response_status": 200,
    "api_name": "xxxxxx",
    "response_size": xxx,
    "request_size": xxx,
"start_at": xxxxxxxxxxxxxxx,
    "duration_kong": 0,
    "duration_proxy": xx,
    "space_id": "xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx",
    "kubernetes": {
      "container_name": "xxxx",
      "namespace_name": "xxxx",
      "pod_name": "xxxx-xxxx-xxxx-xxxx",
      "container_image": "xxxxxx",
      "container_image_id": "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx",
      "pod_id": "xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx",
      "pod_ip": "xxx.xxx.xxx.xxx",
      "host": "xxxxxx",
      "labels": {
        "app": "xxxxxx",
        "app_kubernetes_io/component": "xxxx",
        "app_kubernetes_io/instance": "xxxxxx",
        "app_kubernetes_io/managed-by": "Helm",
        "app_kubernetes_io/name": "xxxx",
        "app_kubernetes_io/version": "x.x",
        "helm_sh/chart": "xxxx-x.x.x",
        "pod-template-hash": "xxxxxxxx",
        "security_istio_io/tlsMode": "istio",
        "service_istio_io/canonical-name": "xxxx",
        "service_istio_io/canonical-revision": "x.x",
        "version": "x.x"
      },
      "master_url": "https://xxx.xxx.xxx.xxx:xxx/api",
      "namespace_id": "xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx",
      "namespace_labels": {
        "cloudzcp_io/deploygroup": "xxxxxx",
        "cloudzcp_io/deploygroup-cluster": "xxxxxx-prd",
        "cloudzcp_io/managed-by": "xxxx",
        "cloudzcp_io/project": "xxxx",
        "cloudzcp_io/realm": "xxxxxx",
        "cloudzdb_io/zdb-system": "true",
        "cluster": "xxxxxx-prd",
        "istio-injection": "enabled",
        "kubernetes_io/metadata_name": "xxxx",
        "project": "xxxx",
        "realm": "xxxxxx"
      }
    },
    "docker": {
      "container_id": "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx"
    },
    "tag": "projectPlain.project.kube.var.log.containers.xxxxx-apim.xxxx-xxxx-yyyyy.log"
  },
  "fields": {
    "@timestamp": [
      "dd mm yyyy hh:mm:ss.sssZ"
    ],
    "time": [
      "dd mm yyyy hh:mm:ss.sssZ"
    ]
- [ダッシュボード] メニュー: 環境（DEV、STG、PRD）別に分類されたAPIMダッシュボードを確認します。

![](/img/apim/advanced-guide/1cbb7135-d33b-8021-a810-e4099c408329.png)


### ダッシュボードの説明 \{#dashboard-description}

- 総APIコール、成功したコールの総数、失敗したコールの総数、および成功/失敗ステータス:

失敗の数には、401や499などの非致命的なエラーが含まれる場合があります。これらは実際のアプリケーションからの致命的なエラーではありません。したがって、ステータスコード（成功/失敗ステータス）も確認することが重要です。


![](/img/apim/advanced-guide/1cbb7135-d33b-80cd-9034-dccc46b720f8.png)


- トップ5 APIコール - 棒グラフ、テーブル:

パフォーマンステスト中に主に呼び出されるAPIのステータスを確認できます。


![](/img/apim/advanced-guide/1cbb7135-d33b-8065-9c47-e3ddf71afa1c.png)


- トップ5 APIレスポンス遅延:
    - 呼び出されたときに遅延が発生するAPIを表示します。
    - ゲートウェイレスポンス遅延: ゲートウェイで発生した遅延。
    - バックエンドレスポンス遅延: バックエンドアプリケーションからのレスポンスの遅延。
    - APIレスポンス遅延: ゲートウェイとバックエンドのレスポンス遅延を組み合わせた総遅延。
    - すべてのレスポンス遅延値はミリ秒（ms）で測定されるため、100msの遅延は0.1秒に過ぎず、特に遅いわけではありません。一般的に、レスポンスタイムが1000ms（1秒）以上である場合は遅いと見なされます。

![](/img/apim/advanced-guide/1cbb7135-d33b-80e0-bed1-cb2247e03184.png)


- 失敗ログの確認:

ユーザーは、ステータスコードが200でないAPIコールのログを確認できます。


![](/img/apim/advanced-guide/1cbb7135-d33b-8005-adf7-db2cee6acb9f.png)


- Kongゲートウェイエラーログ:

Kongゲートウェイで発生するエラーログを確認できます。エラーログフィルターとしてerror、redisを使用します。


![](/img/apim/advanced-guide/1cbb7135-d33b-80f1-98a6-e704f940d617.png)

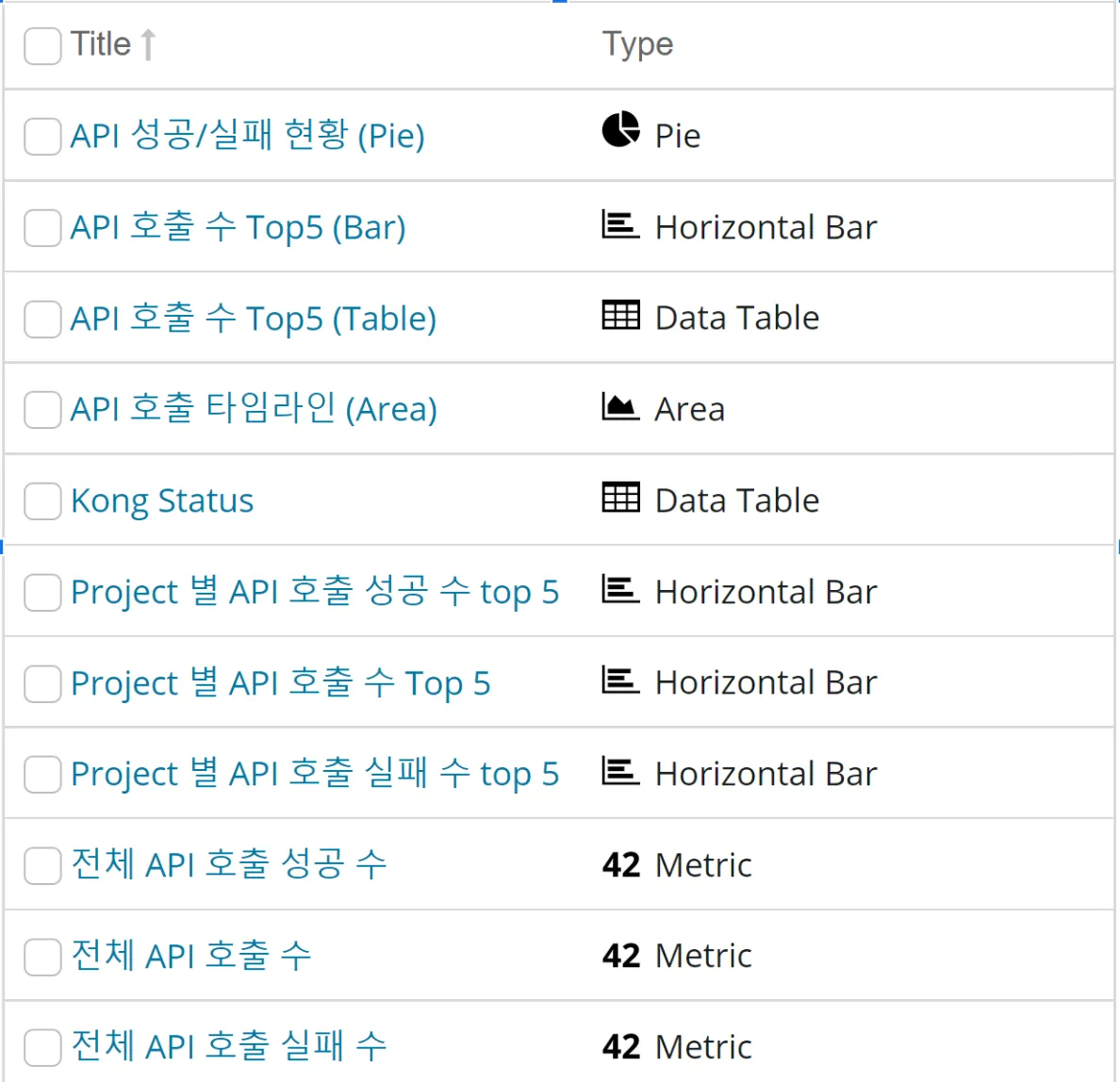

[可視化] メニュー: APIMカスタムチャートを管理できます。


![](/img/apim/advanced-guide/1c9b7135-d33b-80de-bd1f-f8e4776f846f.png)


## APIゲートウェイの監視 \{#api-gateway-monitoring}
  • Cloud ZCPコンソールにログイン> [システム管理者]画面に移動 > [監視]メニューをクリック > [高度な監視]ボタンをクリック

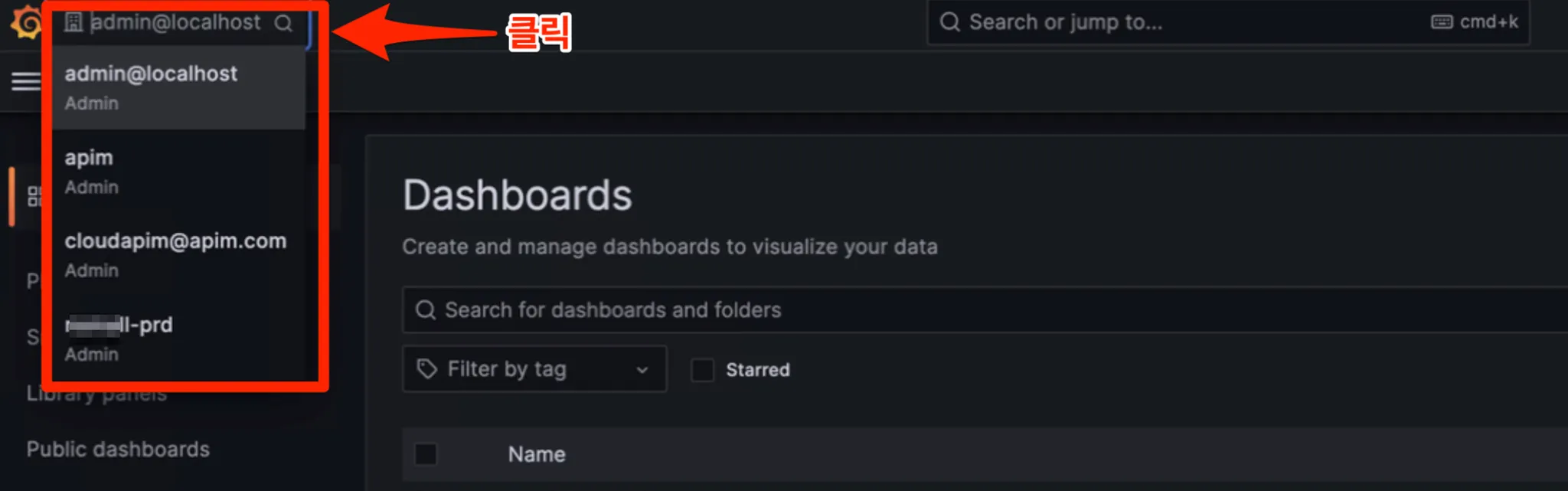

  • Grafana > 左上隅のユーザーID > admin@localhostを選択

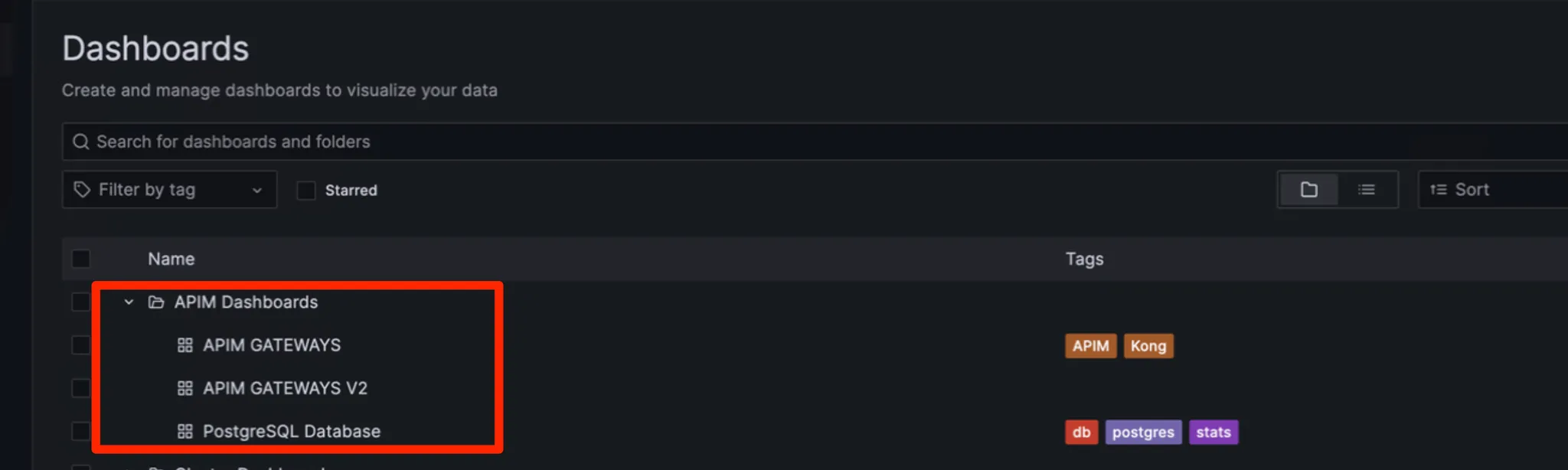

  • ダッシュボード > ブラウズ > APIMダッシュボード

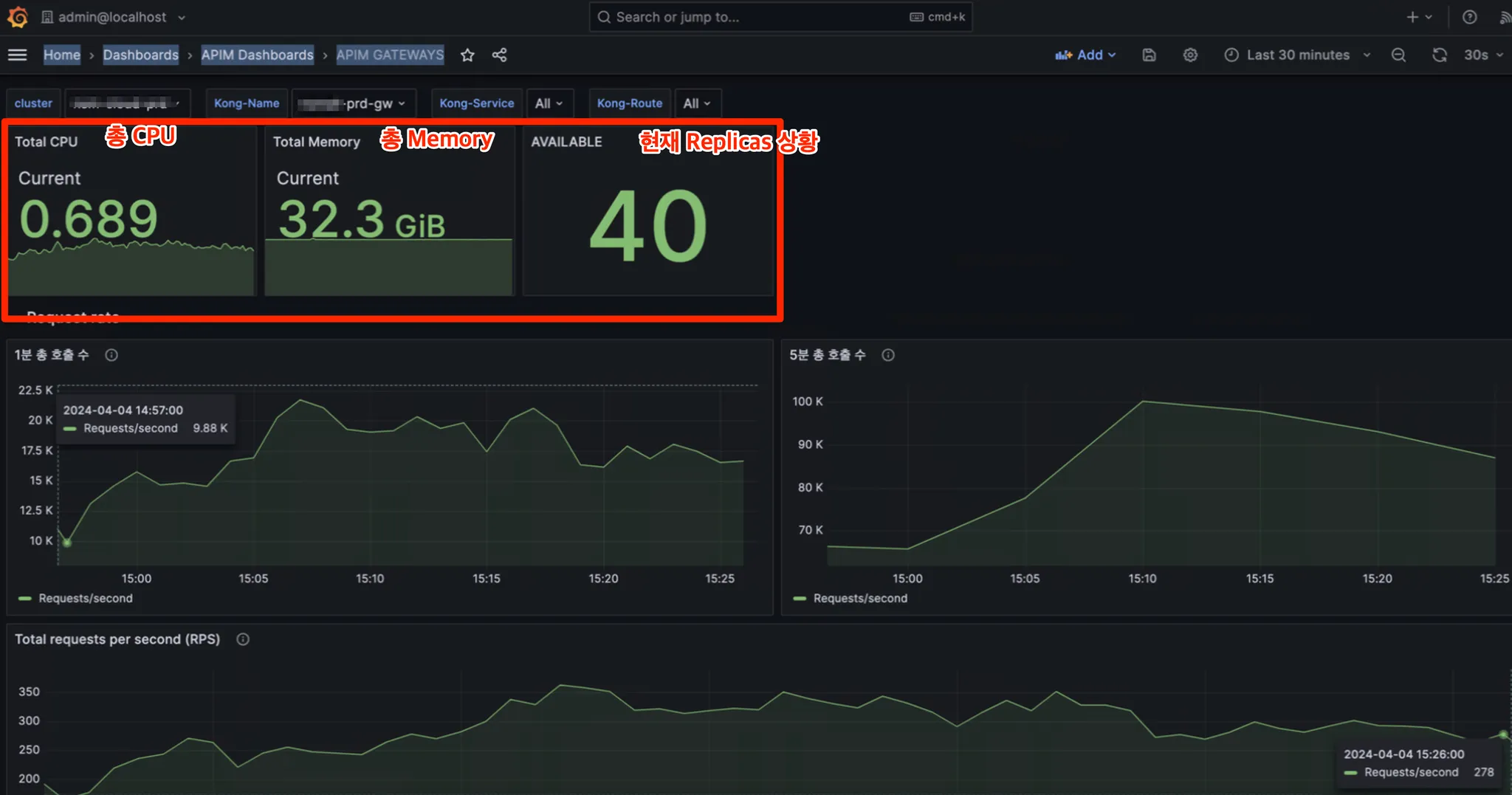

APIゲートウェイリソースメトリック​

  • ホーム > ダッシュボード > APIMダッシュボード > APIMゲートウェイ
  • クラスター、Kong-Name、Kong-Service、Kong-Route

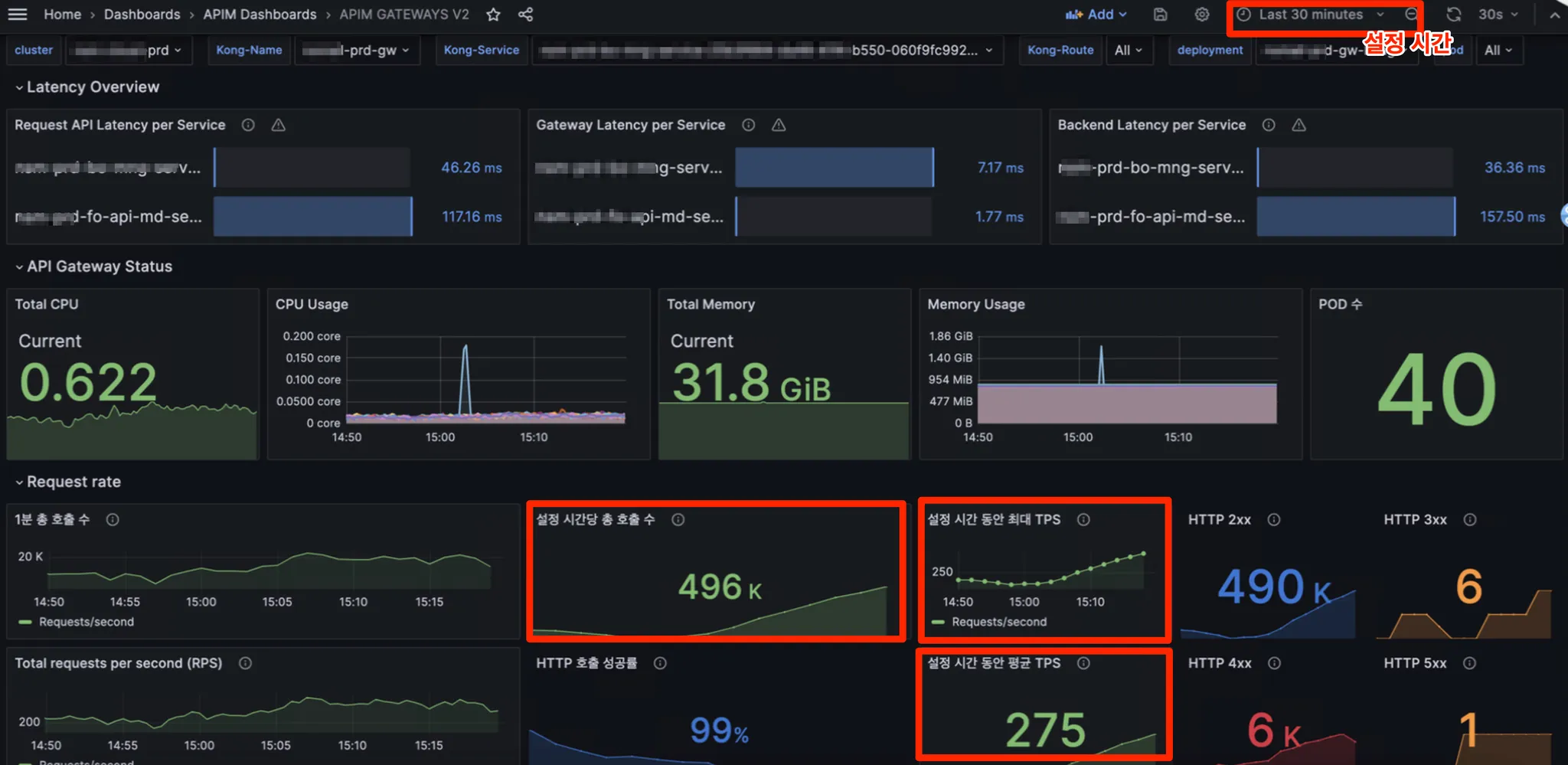

APIゲートウェイリソースメトリック. v2​

ゲートウェイの詳細な指標を持つバージョン。

  • ホーム > ダッシュボード > APIMダッシュボード > APIM > GATEWAYS V2
  • クラスター、Kong-name、Kong-service、Kong-Route、デプロイメント、ポッド

APIMログ/監視データ累積方程式サンプルガイド​

APIMログデータの量​

APIM APIログ：

  • 周期: いつでも。
  • 単一データ量: 2KB + HTTPボディサイズ。
  • 月間データ収集スケール：
    • ボディ付きログ: Trueに設定されている場合
      • 仮定: 平均ボディサイズ Assuming 10KB で、1分あたり3000回の呼び出し（1秒あたり50回）
      • (2 KB + 10 KB) * 3000回 * 60分 * 24時間 * 30日 = 1555 GB
    • ボディ付きログ: Falseに設定されている場合
      • 仮定: 平均ボディサイズが0 KBで、1分あたり3000回の呼び出し（1秒あたり50回）
      • (2 KB + 0 KB) * 3000回 * 60分 * 24時間 * 30日 = 259 GB

APIM監視データの量​

Kong GWメトリック（レイテンシ、接続など）

  • サイクル: 15秒（デフォルト）
  • 単一データ量: 20KB
  • 月次データ収集スケール: 20KB * 4 (1分あたり4回) * 60分 * 24時間 * 30日 = 3.5 GB
