Topology

AMDP 토폴로지 기능은 특정 프로젝트/프로필에 등록된 토폴로지 구성 요소(Application, Ingress, 백업 서비스)를 쉽게 시각적으로 식별하고 구성할 수 있도록 합니다. 이 가이드는 토폴로지 구성 및 구성 요소에 대한 기능 설명과 토폴로지 구성 요소를 추가하는 방법에 대한 사용자 예제를 포함합니다.

노트

토폴로지 생성 및 수정은 프로젝트 관리자만 가능합니다.

토폴로지 구성

사이드바 메뉴에서 토폴로지 접근합니다.

토폴로지 구성 및 그 안의 각 객체의 기능에 대한 자세한 설명입니다.

토폴로지 메인 페이지

토폴로지 메인 페이지의 항목에 대한 자세한 설명입니다.

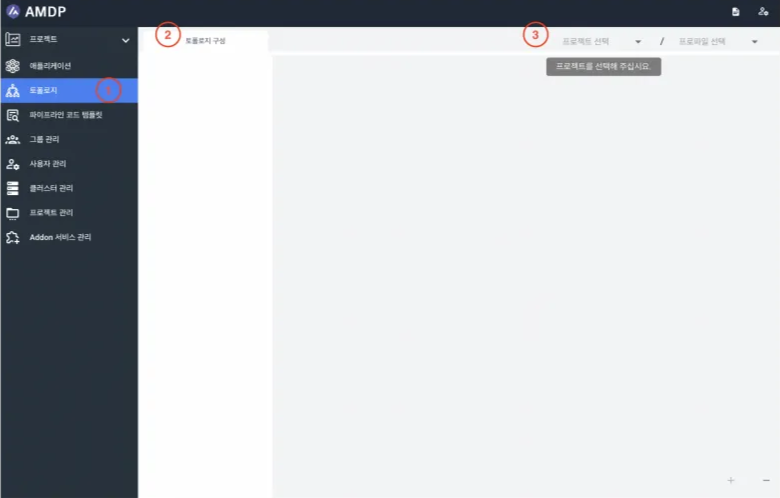

토폴로지 메인 페이지 - 기본 구성

① 토폴로지: 시스템 관리자가 볼 수 있는 완성된 메뉴입니다. 일반 사용자도 토폴로지 메뉴를 선택할 수 있습니다. 토폴로지를 선택하면 시스템이 토폴로지 메인 페이지로 이동합니다.

② 토폴로지 구성: 토폴로지 구성 요소 메뉴입니다. 프로젝트와프로파일을 선택한 후 토폴로지 구성 요소를 볼 수 있습니다.

③ 프로젝트 선택: 토폴로지에 사용할 프로젝트/프로필을 선택할 수 있습니다.프로파일까지 선택하면 토폴로지가 활성화됩니다.

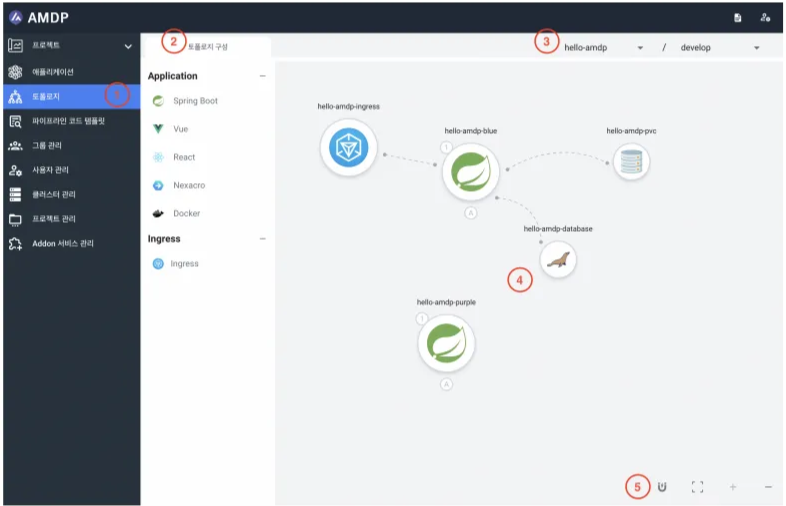

토폴로지 메인 페이지 - 특정 구성

노트

토폴로지에 사용된 적이 없는 프로젝트/프로필은 프로젝트 관리자 외에는 생성할 수 없으며, 이로 인해 오류가 발생합니다.

① 기본 구성과 동일합니다.

② 토폴로지 구성 요소 메뉴는 Application과 Ingress를 제공하며, 이를 드래그 앤 드롭으로 토폴로지 메인 페이지에 추가할 수 있습니다. 자세한 설명은 아래의 토폴로지 구성 요소 메뉴 섹션에 제공됩니다.

③ 기본 구성과 동일하지만 예제로 프로젝트/프로필이 선택되어 있습니다.

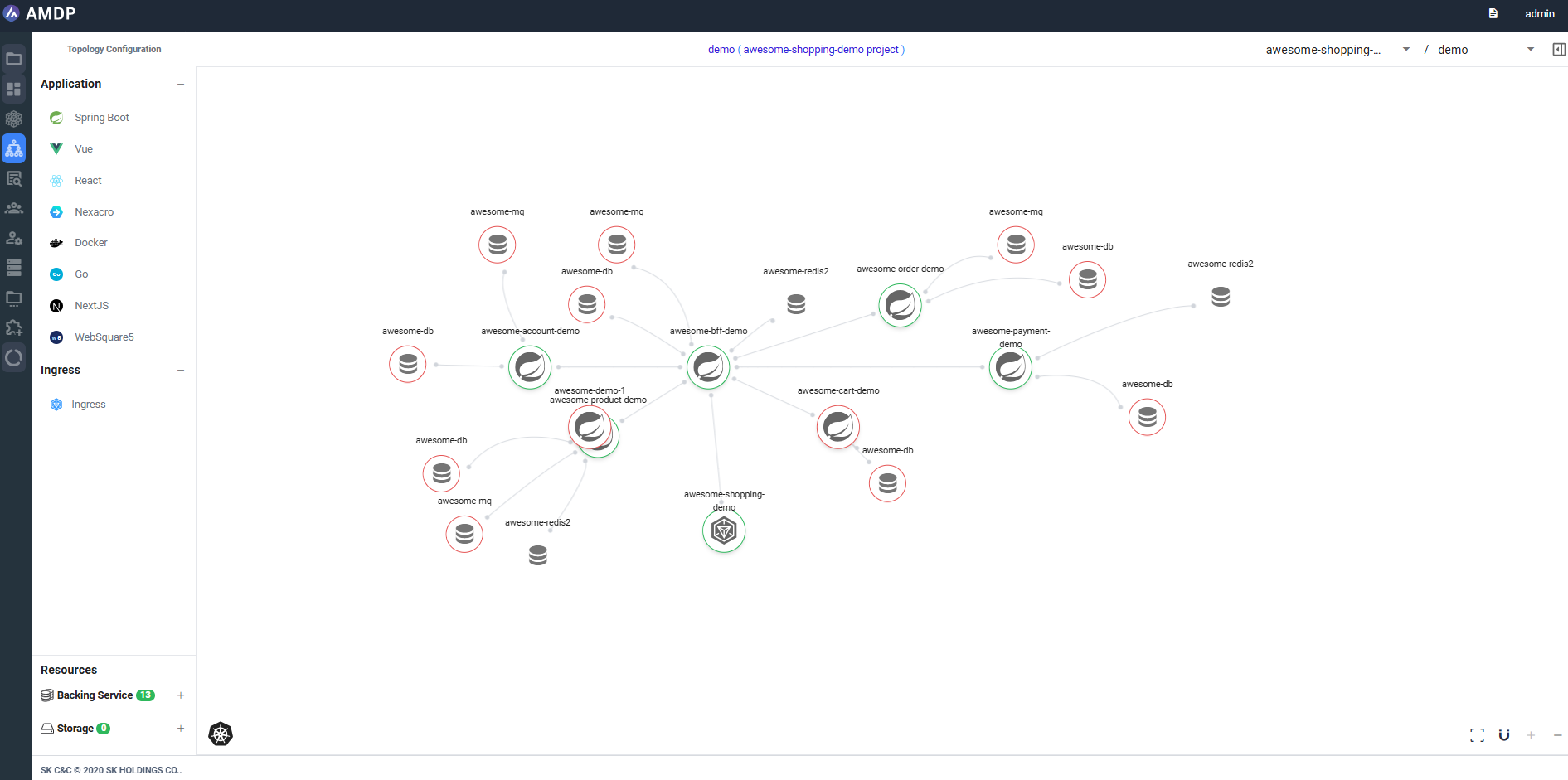

④ 이것은 토폴로지 메인 페이지 화면입니다. 선택한 프로젝트/프로필에 등록된 Application, Ingress 및 백업 서비스를 토폴로지 구성 요소로 시각적으로 표시하며, 이들의 연결도 포함됩니다.

⑤ 토폴로지 메인 페이지를 조작할 수 있는 기능입니다. 자세한 설명은 가이드 끝부분의 도구를 참조할 수 있습니다.

토폴로지 구성 요소

구성 요소 메뉴를 통해 드래그 앤 드롭으로 원하는 구성 요소를 토폴로지 메인 페이지에 추가할 수 있습니다. AMDP 토폴로지에서는 Spring Boot, Vue, React, Nexacro, Docker 및 Ingress와 같은 구성 요소를 그래프 이론에 기반하여 Node라고 합니다.

노트

현재 Application과 Ingress만 추가할 수 있습니다.

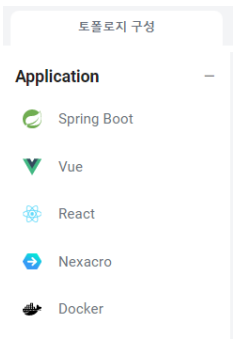

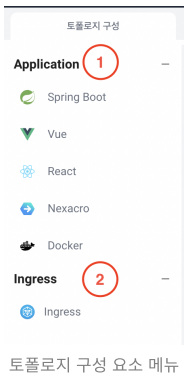

① 등록할 수 있는 Application 프레임워크 Node 목록입니다.

② Kubernetes Ingress Node입니다.

Application

Application 프레임워크에서 대표 아이콘을 통해 Application에서 사용되는 프레임워크를 직관적으로 식별할 수 있습니다. Application Node의 설정을 확인하려면 토폴로지 메인 페이지에 있는 Application Node를 더블 클릭하면 됩니다.

노트

Application Node의 설정은프로파일의 Application 설정과 동일합니다. 그러나 Node를 생성(추가)할 때 기본 항목은 다릅니다. 자세한 구성 방법은 Cloud Native Service Management를 참조하십시오.

Ingress

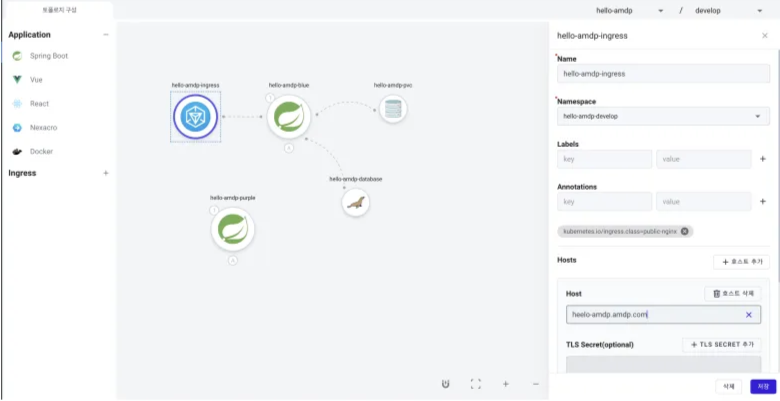

AMDP에서는 지원되는 Ingress가 Kubernetes Ingress 리소스를 활용합니다. Application Node와 마찬가지로 Ingress Node의 설정은 보드의 Ingress 아이콘을 더블 클릭하여 확인할 수 있습니다.

노트

Ingress Node의 설정은프로파일의 Ingress 설정과 동일합니다. 자세한 구성 방법은 Cloud Native Service Management를 참조하십시오.

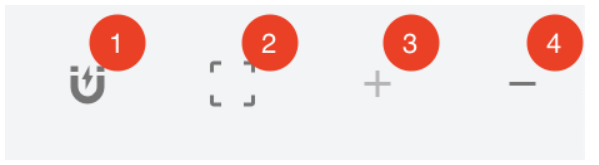

Tools

토폴로지 메인 페이지의 모든 Node 뷰를 조정할 수 있습니다.

① 활성화되면 Node의 위치가 이동 중에 지정된 픽셀로 조정됩니다.

② 스케일이 변경되거나 토폴로지 맵의 좌표가 변경되거나 Node가 흩어지면 이를 사용하여 위치 정보를 재설정할 수 있습니다.

③ 페이지를 확대할 수 있는 기능입니다.

④ 페이지를 축소할 수 있는 기능입니다.

Shortcut

다중 선택: Ctrl 키를 누른 채로 Node를 선택합니다. Node를 더블 클릭하여 선택한 후 Shift 키를 누른 채로 이동하면 선택한 Node의 모든 하위 Node를 이동할 수 있습니다.

노트

Node 그룹 이동은 하위 Node에만 적용됩니다. 다른 Application과 Ingress는 이동하지 않습니다.

이 섹션에서는 토폴로지의 핵심 구성 요소인 토폴로지 Node 및 Node 연결에 대한 기본 정보에 대한 자세한 설명을 제공합니다.

기본 Node 정보

Application Node, Ingress Node 및 Edge를 포함하여 토폴로지에서 사용되는 그래프 항목을 설명합니다.

Application Node

노트

Application의 복제(replica) 및 자동 스케일링 설정에 대한 자세한 정보는 Cloud Native Service Management를 참조하십시오.

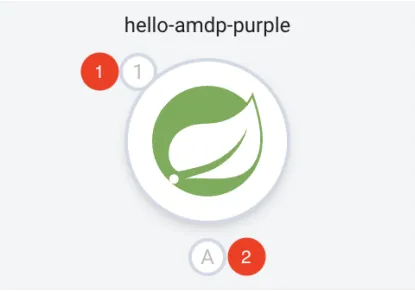

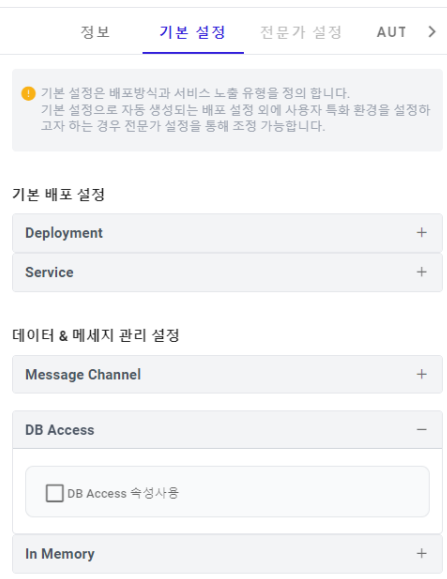

① Application 복제본 수는 기본 배포 설정의 기본 설정에서 변경할 수 있습니다.

② Application 자동 스케일링의 사용을 나타냅니다. 아이콘을 클릭하면 설정을 볼 수 있습니다. 활성 상태는 활성(파란색), 비활성(회색) 이렇게 색상으로 표시됩니다.

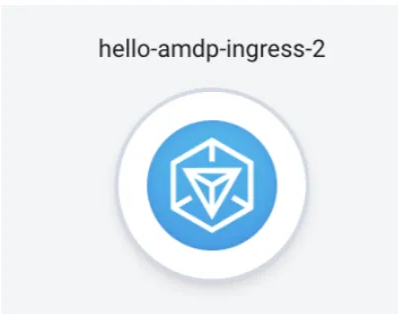

Ingress Node

노트

Ingress Node의 자세한 구성 방법은 Cloud Native Service Management를 참조하십시오.

Edge

Node를 연결하는 점선입니다. Edge의 정보는 연결된 Node에 따라 다릅니다.

• Application Node 간의 Edge 정보

이는 논리적 관계만을 나타내므로 추가 정보 없이 삭제할 수 있습니다.

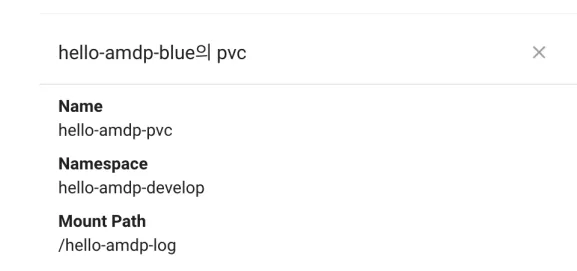

• PVC Edge 정보

연결된 PVC(지속적 볼륨 청구)에 대한 정보를 확인할 수 있습니다.

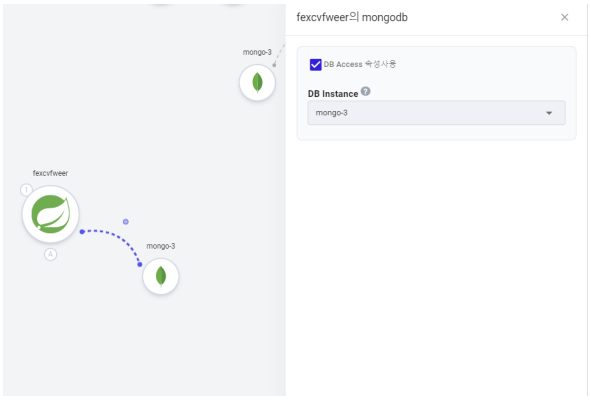

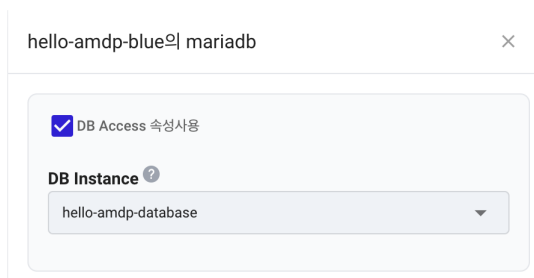

• 데이터베이스 Edge 정보. 연결된 데이터베이스 인스턴스를 확인할 수 있습니다. DB 접근 속성을 변경할 수 있으며, 데이터베이스 인스턴스도 수정할 수 있습니다. 변경 사항은 오른쪽 하단의 저장 버튼을 누르면 적용됩니다.

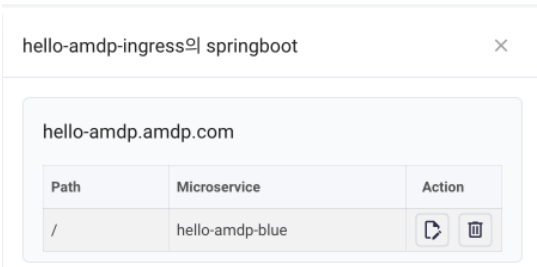

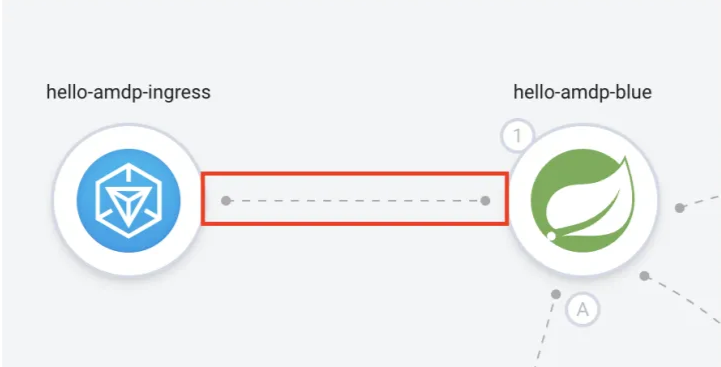

• Ingress Edge 정보

  • 연결된 Ingress 구성 정보를 볼 수 있습니다.
  • 편집 버튼을 클릭하여 경로와 마이크로서비스를 변경할 수 있으며, 삭제 버튼으로 Ingress 정보를 삭제할 수 있습니다.

Node 연결

여러 Application과 백업 서비스를 사용할 때 일부 Application은 다른 Application과의 관계를 통해 의존하거나 작동할 수 있습니다. Application과 백업 서비스 간의 관계를 표현해야 하는 경우, 물리적 또는 논리적 연결을 통해 Node 연결을 표시할 수 있습니다. Node 간의 연결을 나타내는 점선은 Edge라고 합니다.

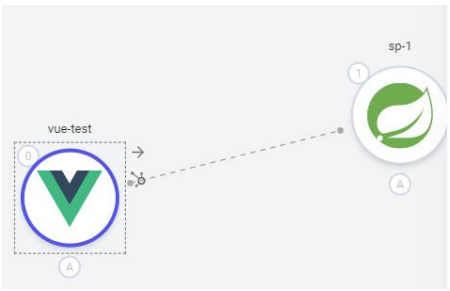

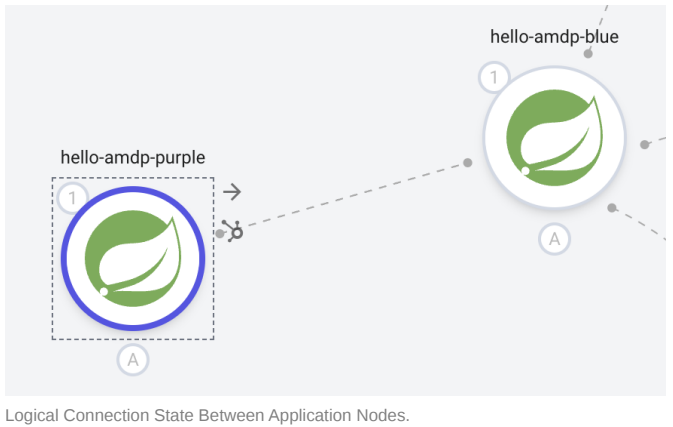

Application Nodes와 Application Nodes 연결

Application Node 간의 연결은 실제 물리적 관계가 아닌 논리적 관계를 기반으로 할 수 있습니다. 논리적 연결을 통해 사용자는 전체 토폴로지 구조를 보고 Node 간의 상호 관계를 확인할 수 있습니다.

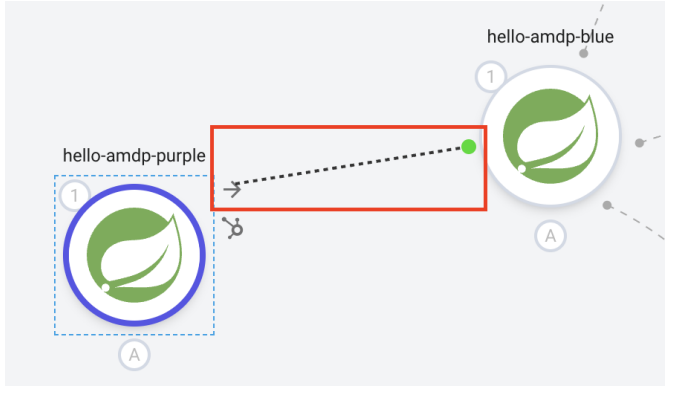

1. 연결할 Application Node를 더블 클릭하여 선택합니다.

2. → 아이콘을 누르고 마우스를 이동하면 연결 가능한 Edge(점선)가 나타납니다.

3. Edge를 연결할 Application Node로 이동하면 아래 이미지와 같이 연결된 모양을 볼 수 있습니다.

Application Nodes와 기타 Nodes 연결 (Sub-Nodes)

Application Node와 다른 Node 간의 연결은 실제 물리적 관계입니다. Application Node 외에도 데이터베이스, 메시지 채널, 인메모리 데이터베이스 및 백업 서비스에 등록된 PVC를 연결하고 이를 서브 Node로 볼 수 있습니다.

1. 서브 Node를 연결하려면 서브 Node 패널을 활성화해야 합니다. Application Node를 더블 클릭하여 선택한 후 오른쪽 상단의 패널 활성화 아이콘을 선택하여 서브 Node 패널을 활성화합니다.

2. 서브 Node 패널에서 해당프로파일에 등록된 백업 서비스와 PVC를 볼 수 있습니다. 연결하고자 하는 서브 Node를 선택하여 즉시 연결할 수 있습니다.

3. 서브 Node 패널을 통해 연결된 서브 Node는 메인 페이지에서 직접 볼 수 있습니다.

토폴로지 예제

Application 추가

1. 프로젝트와 프로파일을 선택하여 토폴로지를 활성화합니다.

2. 사이드바에서 Application을 확장하고 사용하고자 하는 서비스를 토폴로지의 메인 페이지로 드래그 앤 드롭합니다.

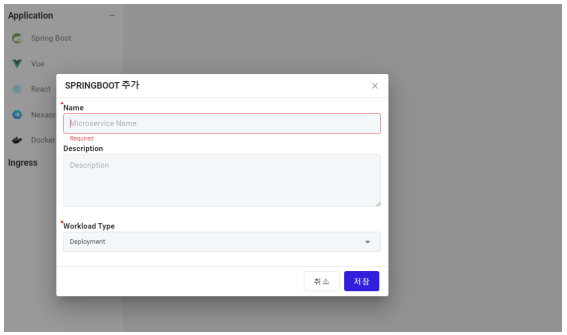

3. 등록 창이 활성화되면 필요한 정보를 입력하고 저장 버튼을 클릭하여 서비스를 등록합니다.

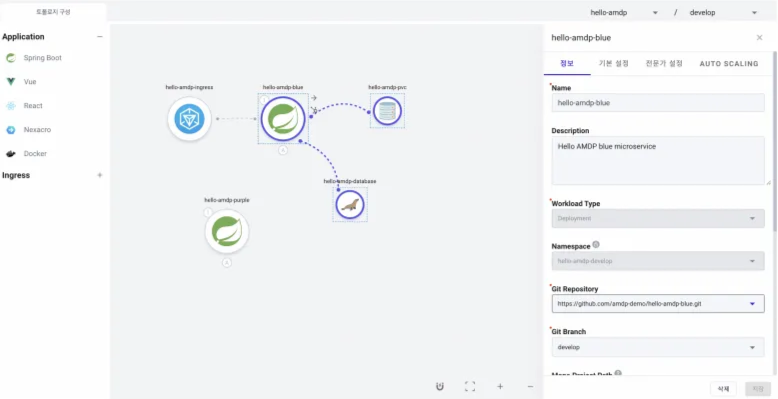

4. Application을 등록한 후, Node를 더블 클릭하여 오른쪽에서 상세 정보를 확인합니다. 필요한 정보를 입력하고 저장합니다.

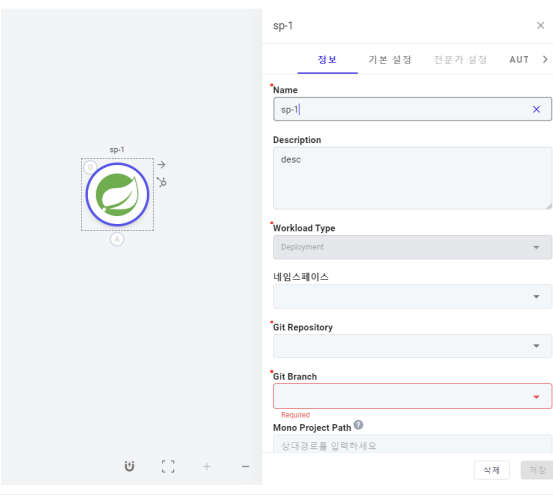

Application Node 상세 정보 및 수정

Application Node를 더블 클릭하면 Application의 정보를 확인하고 수정할 수 있습니다. 자세한 항목은 Cloud Native Service Management를 참조하십시오.

① Name: Application의 이름

② Description: 상세 패널을 닫으려면 클릭합니다.

③ 삭제: Application을 삭제하려면 클릭합니다.

④ 저장: 프로젝트 소유자일 경우 수정이 가능하며 값이 변경되었습니다.

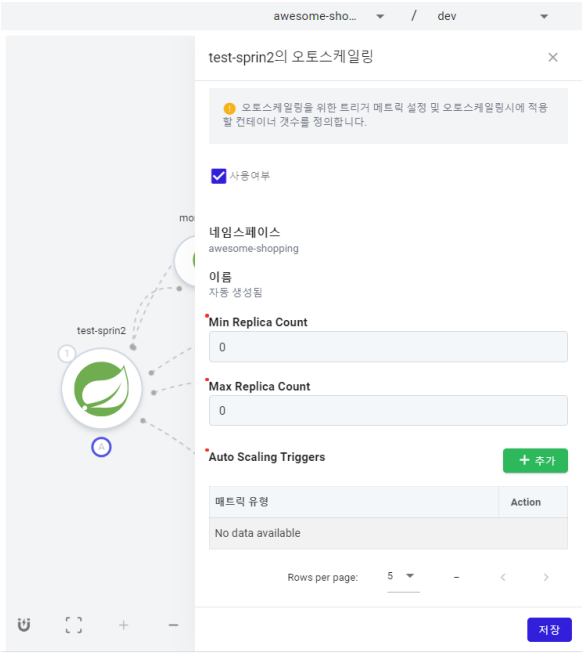

Application Auto Scaling

AUTO SCALING 버튼을 클릭하여 자동 스케일링 정보를 활성화하고 수정합니다.

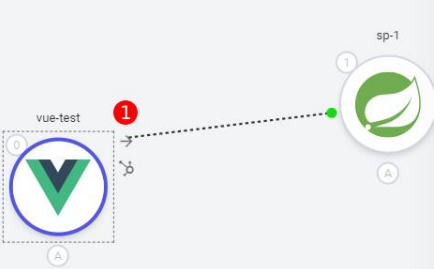

Application Nodes 간 연결

1. Node를 선택하기 위해 더블 클릭한 후 ①에서 드래그하여 개념적 연결을 시각적으로 나타냅니다.

2. 연결할 Node로 마우스를 이동하면 아래 이미지와 같이 연결된 모양을 볼 수 있습니다.

Application의 서브 Nodes

Application을 데이터베이스, 메시지 채널, 인메모리, PVC와 연결하고 이를 서브 Node로 볼 수 있습니다.

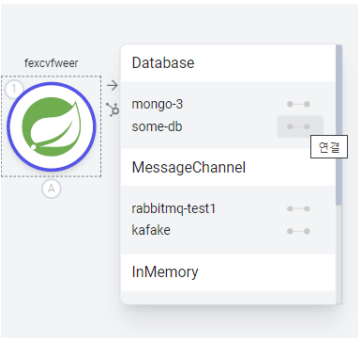

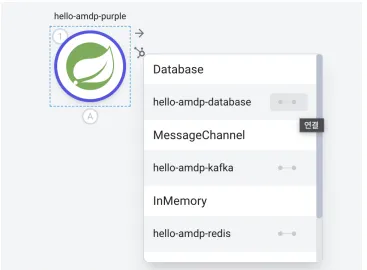

Sub-Nodes 연결

1. 더블 클릭한 후 서브 Node 패널 아이콘을 클릭하여 서브 Node 패널을 활성화합니다.

2. 활성화된 서브 Node 패널은프로파일에 등록된 백업 서비스를 유형별로 보여줍니다. Application과 연결할 백업 서비스를 선택합니다.

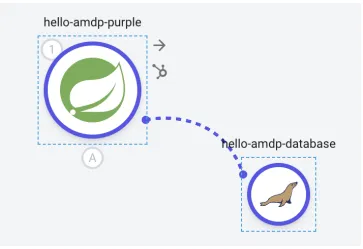

3. 선택 후, 백업 서비스는 해당 Node의 서브 Node가 되어 아래와 같이 표시됩니다:

서브 Nodes 연결 취소

연결된 서브 Node는 서브 Node 패널, 서브 Node 설정, Edge 설정 및 Node 설정 페이지를 통해 분리할 수 있습니다.

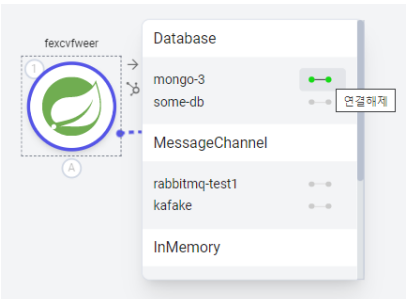

1. Node를 더블 클릭한 후 Node 패널에서 분리합니다.

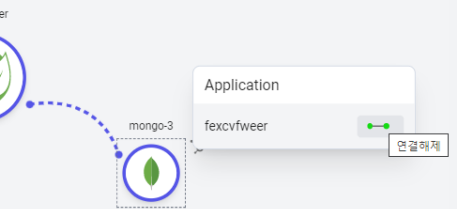

2. 서브 Node를 더블 클릭하여 선택하면 서브 Node 연결 패널이 나타납니다. 분리하려는 Application의 연결된 이미지를 클릭합니다.

3. 메인 Node와 서브 Node를 연결하는 Edge를 더블 클릭하면 나타나는 설정 페이지에서도 분리가 가능합니다.

4. Node 설정 페이지에서 상세 정보를 수정하여 분리를 할 수 있습니다.

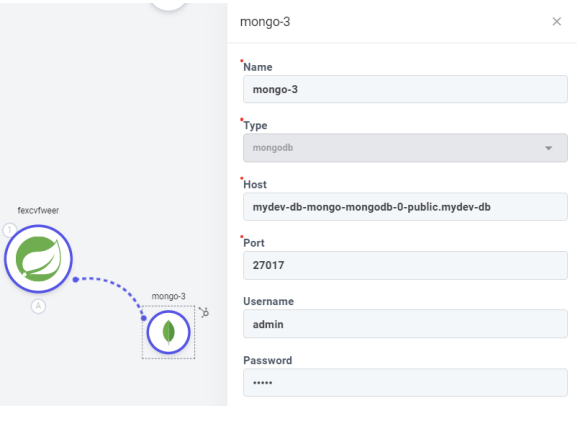

서브 Node 상세 정보

서브 Node를 더블 클릭하면 해당 서브 Node의 정보를 확인하고 수정할 수 있습니다.

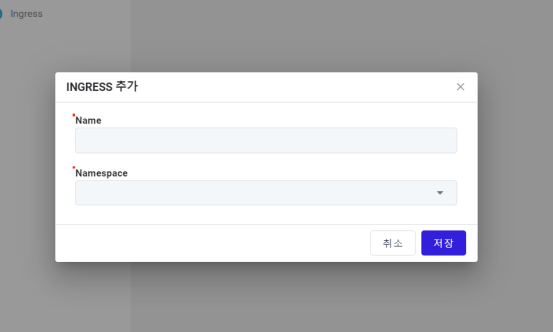

Ingress 구성

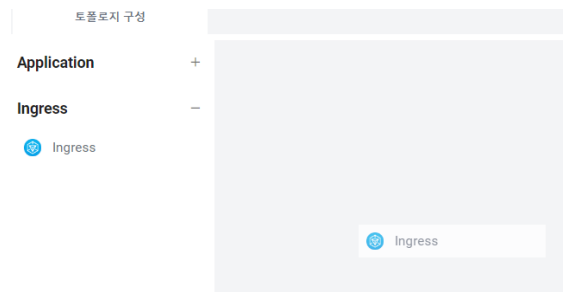

1. 왼쪽에서 Ingress를 드래그 앤 드롭하여 토폴로지의 메인 페이지에 놓습니다.

2. 활성화된 입력 창에서 Name과 Namespace를 입력합니다.

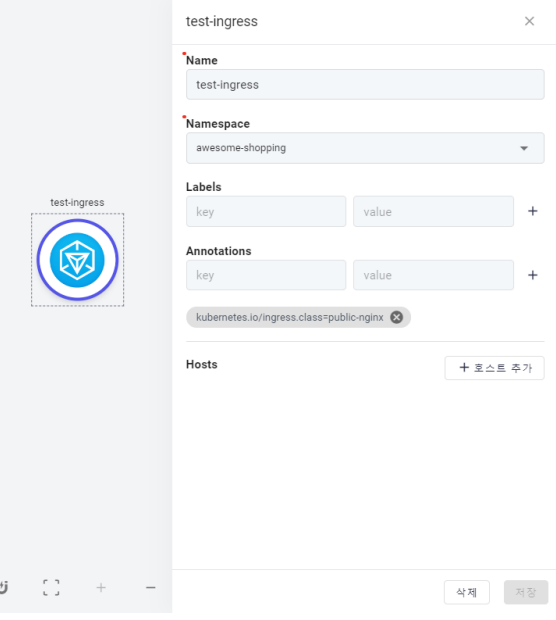

3. Ingress Node를 더블 클릭할 때 나타나는 설정에서 상세 정보를 수정할 수 있습니다.
